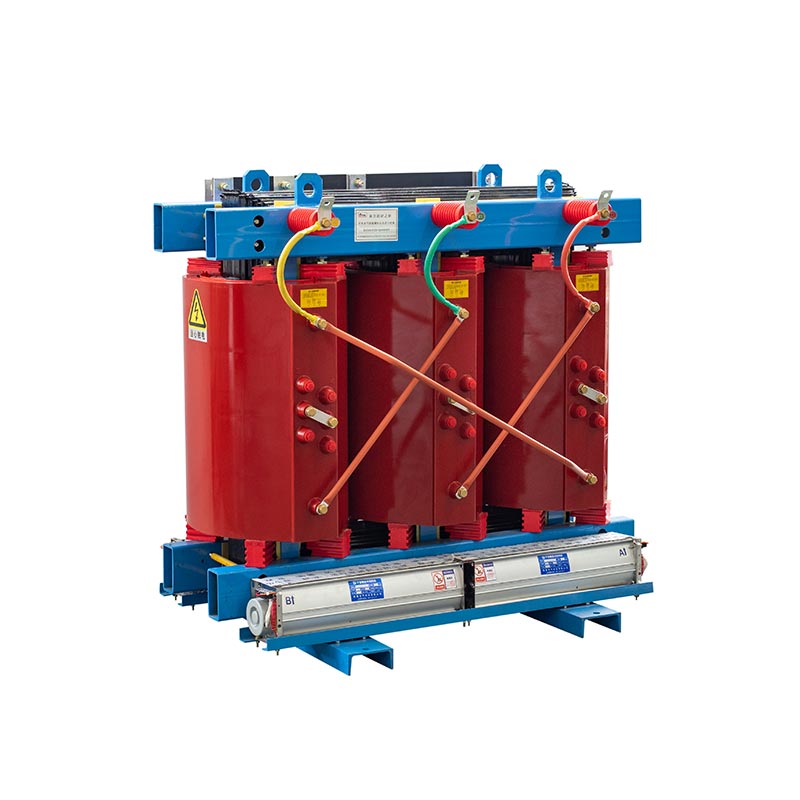

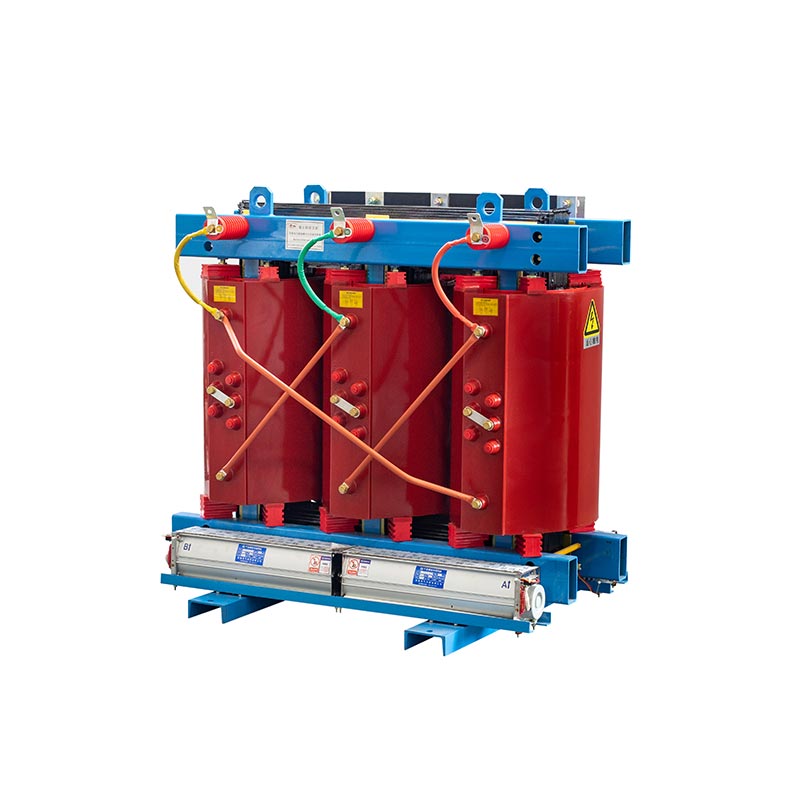

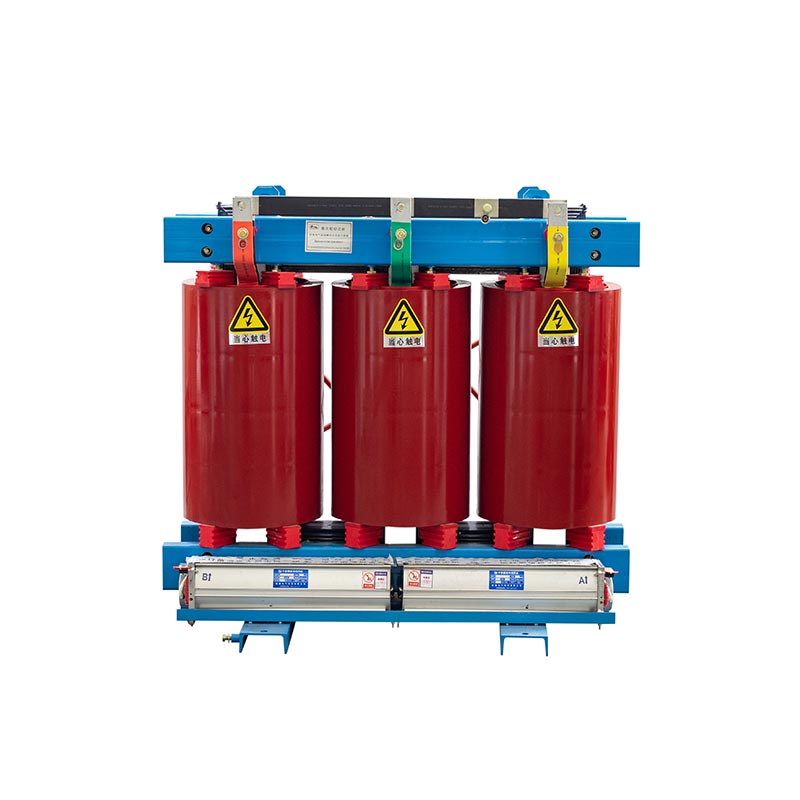

Распределительный трансформатор сухого типа, литой эпоксидной смолы

Основные особенности

Благодаря своим уникальным конструктивным особенностям и превосходным изоляционным материалам распределительные трансформаторы сухого типа, отлитые из эпоксидной смолы, обладают следующими заметными преимуществами.
Без масла, огнестойкий, огнестойкий: Внутри не содержится изоляционного масла. Он использует твердые изоляционные материалы, такие как эпоксидная смола, принципиально исключающие риск пожара, взрыва и попадания масла утечка.
Экологическая безопасность: Не содержит токсичных веществ. Даже в случае повреждения он не будет загрязнять окружающая среда.
Обслуживание простое: В отличие от масляных трансформаторов, нет необходимости регулярно проверять уровень и качество масла. Объем работ по техническому обслуживанию небольшой.
Гибкая установка: Имеет низкие требования к монтажному фундаменту и может быть установлен на центр нагрузки, тем самым уменьшая потери в линии.
Устойчив к влаге и грязи: Обмотки, прошедшие специальную обработку, обладают отличные влагозащитные и коррозионностойкие свойства.

На основе этих характеристик сценарии применения распределительных трансформаторов сухого типа, отлитых из эпоксидной смолы, следующие: также весьма обширен.

Приложение

Коммерческие и гражданские здания: Высотные здания, торговые центры, больницы, школы, данные центры и т.д.
Общественный транспорт и инфраструктура: Аэропорты, доки, станции метро, нефтяные платформы, и т. д.
Промышленные объекты: Заводские цеха, станки с ЧПУ и т. д. в зонах с высокой пожароопасностью. Требования профилактики.
Новые энергетические поля: Солнечная энергия, энергия ветра и т. д. экологически чистые энергетические системы.

Стандартная спецификация

1. Применимая спецификация: IEC 60076/IEEE.
2. Номинальная мощность: до 4000 кВА.
3. Первичное напряжение: до 35кВ.
4. Вторичное напряжение: 380/400/415 В или по индивидуальному заказу.
5. Материалы обмотки: медь/алюминий.
6. Повышение температуры: 90 -100 ℃ или по индивидуальному заказу.
7. Метод охлаждения: ОНАН8. Частота: 50 Гц/60 Гц.
9. Напряжение кранов: ±5%/±2x2,5% или по индивидуальному заказу.
10. векторная группа: Dyn11/Yyn0/Yd11

Класс изоляции

Распределительный трансформатор сухого типа, отлитый из эпоксидной смолы, имеет три основных класса изоляции. Основная характеристика изоляция должна обеспечивать диэлектрическую прочность и выдерживать определенные температурные ограничения. Классы изоляции

Европейский стандарт (IEC 60076):

Класс A: максимальная температура обмотки 105°C.
Класс E: Максимальная температура обмотки 120°C.
Класс B: Максимальная температура обмотки 130°C.
Класс F: максимальная температура обмотки 155°C.
Класс H: Максимальная температура обмотки 180°C.
Класс C: максимальная температура обмотки 220°C.

Американский стандарт (ANSI/IEEE C57.12.01):

Класс 105: Максимальная температура обмотки 105°C.
Класс 150: Максимальная температура обмотки 150°C.
Класс 220: Максимальная температура обмотки 220°C.

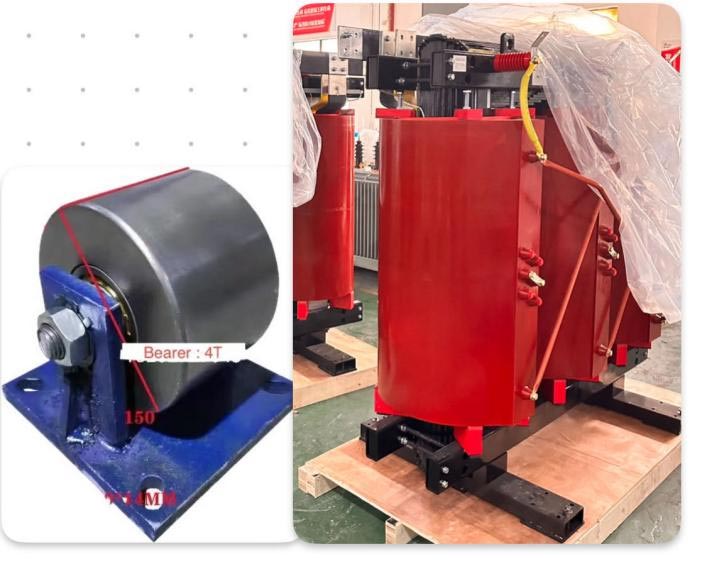

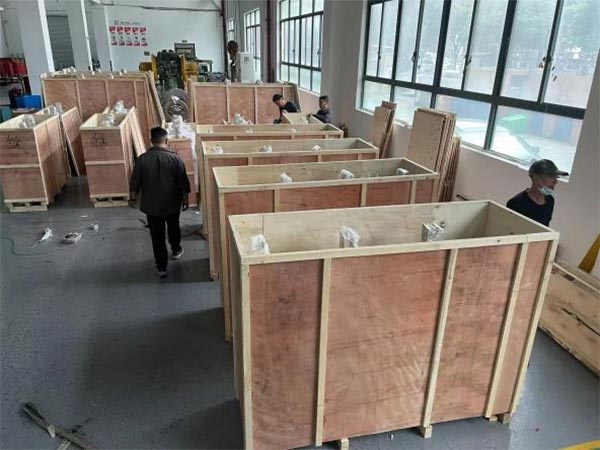

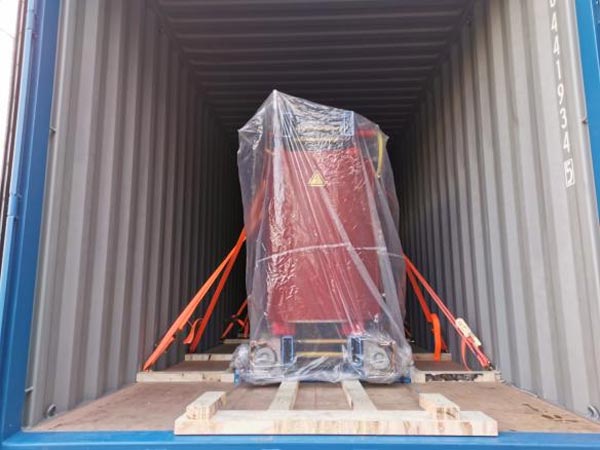

Метод упаковки

Пожалуйста, предоставьте следующую информацию, и мы сможем предложить более качественные услуги.

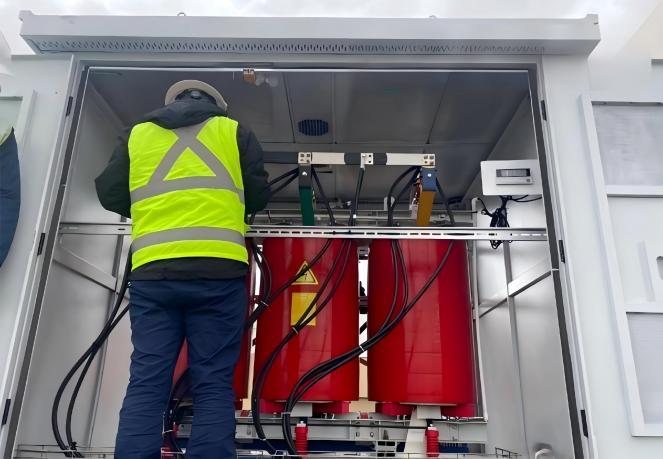

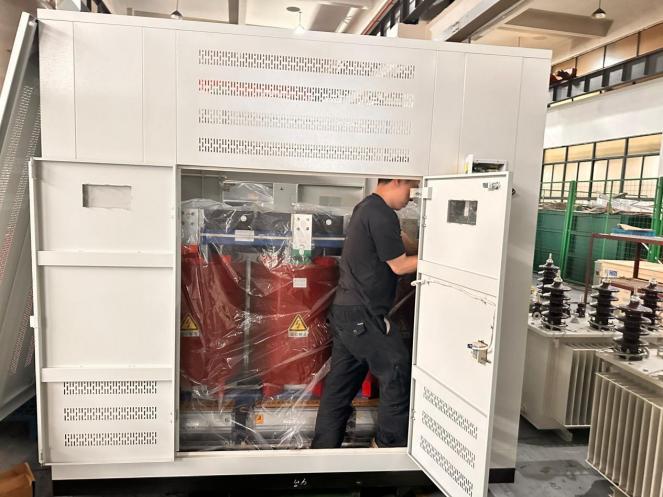

Сценарии применения продукта

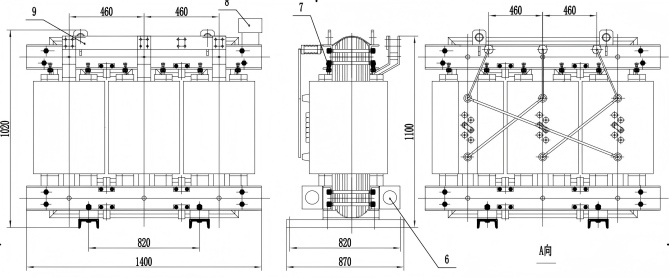

Технические параметры продукта

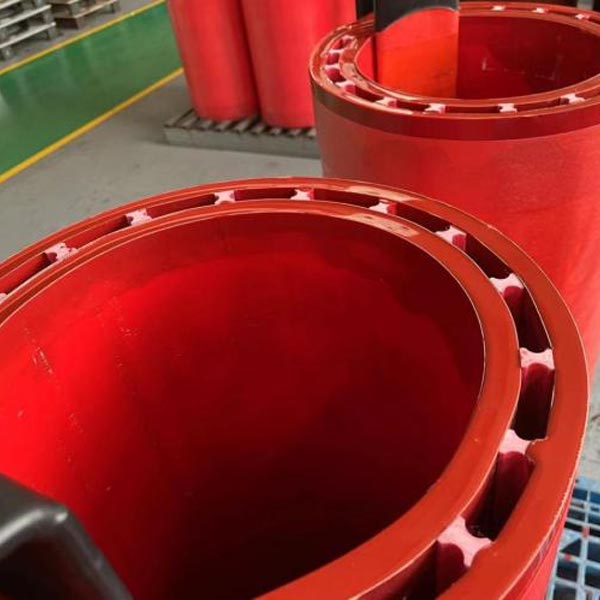

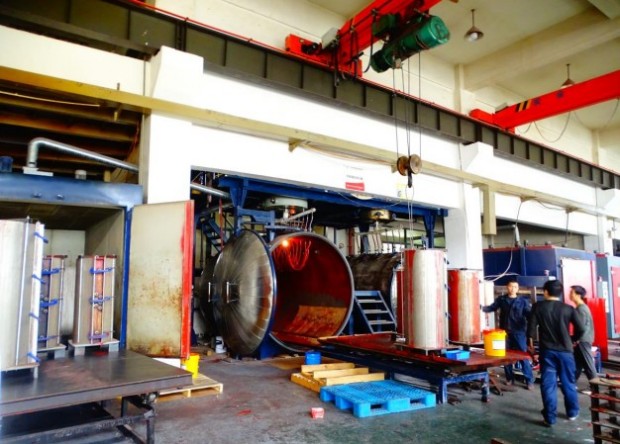

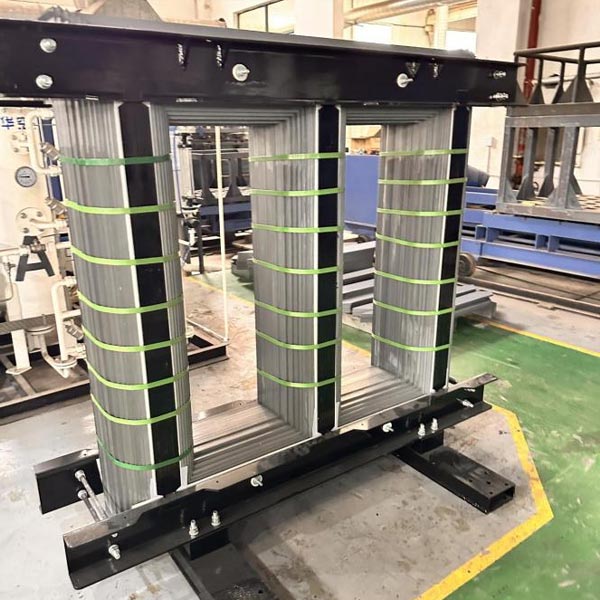

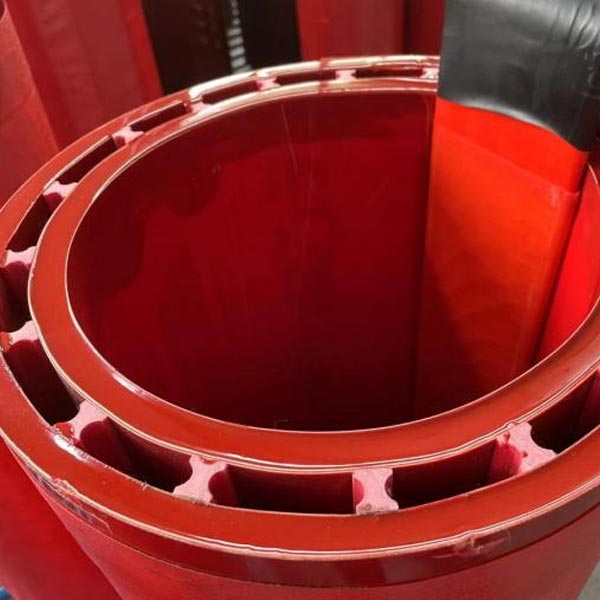

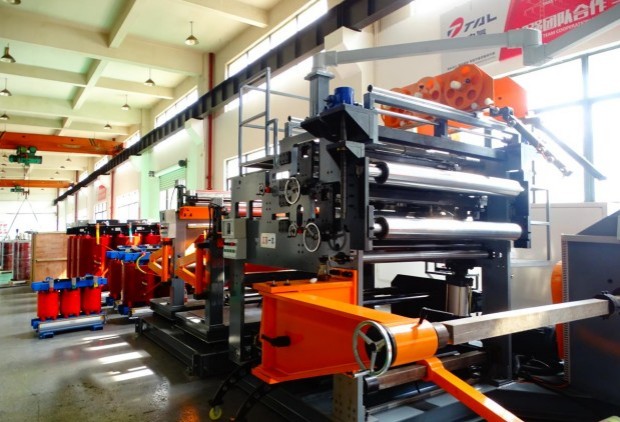

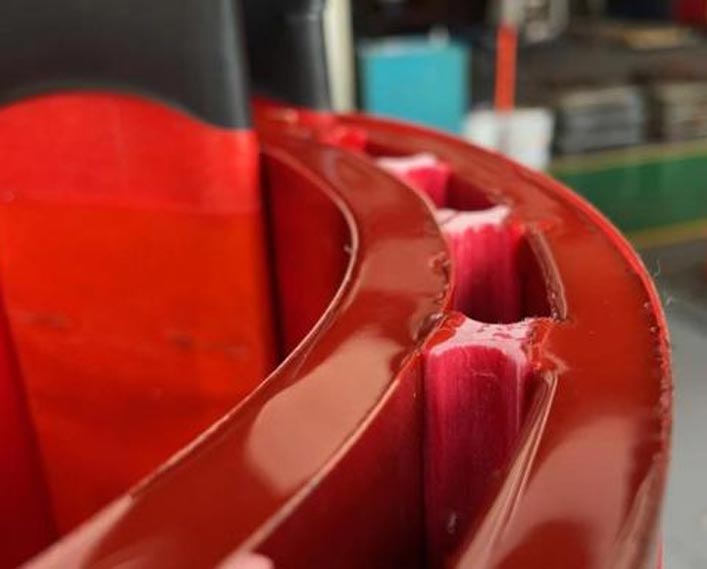

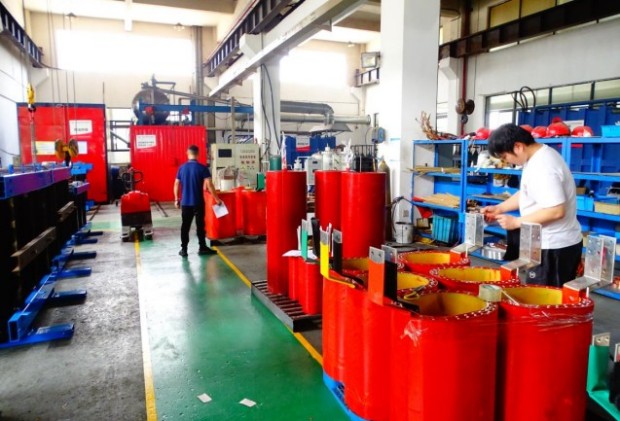

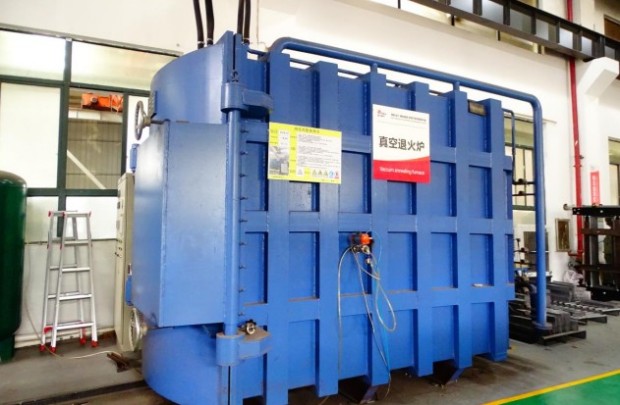

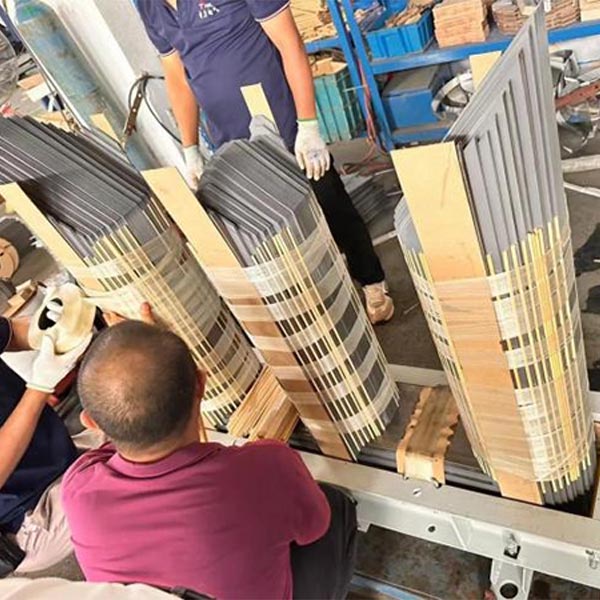

Производство

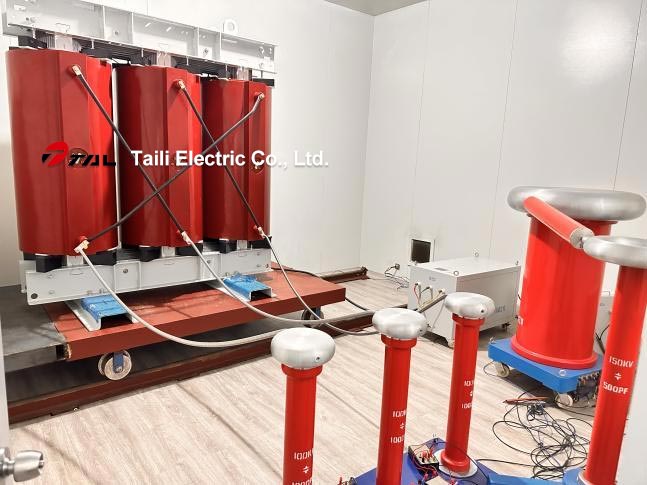

Тест

Плановые испытания:

· Измерение коэффициента трансформации и проверка сдвига фаз
· Испытание сопротивления изоляции
· Измерение сопротивления обмотки
· Испытание на устойчивость к напряжению
· Вызвать испытание на устойчивость к перенапряжению
· Измерение потерь холостого хода и тока возбуждения
· Измерение сопротивления короткого замыкания и потерь нагрузки
· Измерение коэффициента трансформации и проверка сдвига фаз
· Испытание сопротивления изоляции
· Измерение сопротивления обмотки
· Испытание на устойчивость к напряжению
· Вызвать испытание на устойчивость к перенапряжению
· Измерение потерь холостого хода и тока возбуждения
· Измерение сопротивления короткого замыкания и потерь нагрузки

Типовые испытания

· Тест импульса освещения
· Испытание на повышение температуры
