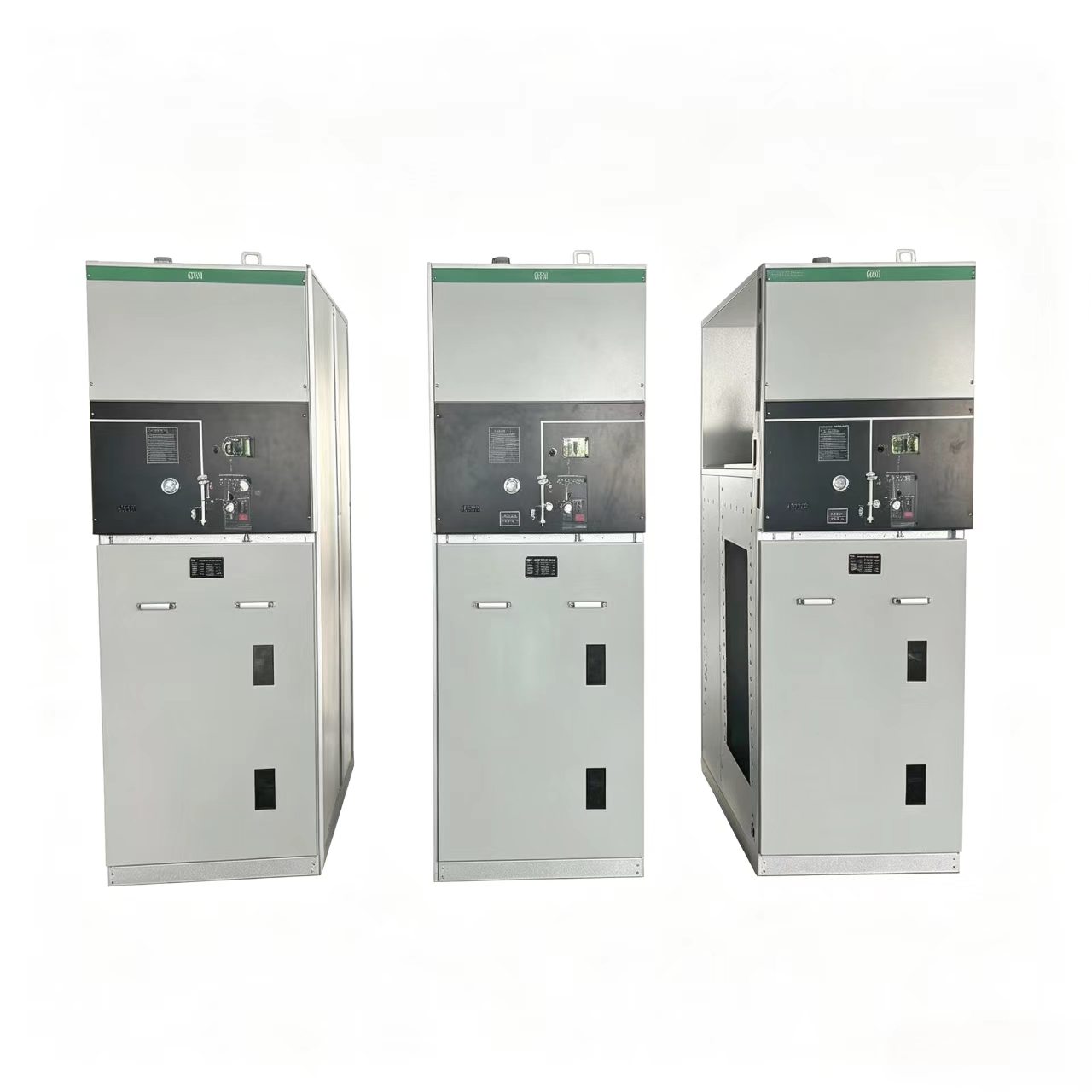

Полуизолированное распределительное устройство с элегазовой изоляцией (КРУЭ) 24 кВ

Полуизолированное распределительное устройство TaiLi Electric на напряжение 24 кВ (далее именуемое «данное распределительное устройство») представляет собой компактное распределительное устройство в металлическом корпусе с изоляцией SF₆, предназначенное для систем распределения электроэнергии среднего напряжения 24 кВ. Это распределительное устройство рассчитано на 24 кВ, 630 А и 50/60 Гц.

изготовлено в строгом соответствии со стандартами GB и IEC. Это распределительное устройство подходит для кольцевых сетей, вторичных подстанций, промышленных объектов, коммерческих зданий и проектов возобновляемых источников энергии.

Ключевые особенности

• Полностью герметичный резервуар из нержавеющей стали – полуизолированное распределительное устройство TaiLi Electric на 24 кВ включает в себя полностью герметичный резервуар из нержавеющей стали, изготовленный из листов нержавеющей стали толщиной 3–5 мм, сваренных с помощью роботизированных сварочных аппаратов для обеспечения минимальной деформации и превосходной газонепроницаемости. Все токоведущие части и коммутационные устройства полуизолированного распределительного устройства TaiLi Electric 24 кВ заключены в этот резервуар, который заполнен газом SF₆ в качестве изолирующей и дугогасительной среды. Такая конструкция гарантирует, что полуизолированное распределительное устройство TaiLi Electric 24 кВ не подвержено влиянию внешних условий окружающей среды, таких как влажность, пыль и загрязнение.
• Высокий уровень защиты. Герметичный резервуар полуизолированного распределительного устройства TaiLi Electric 24 кВ имеет степень защиты IP67, что позволяет этому распределительному устройству надежно работать даже в условиях временного погружения в воду. Внешний корпус полуизолированного распределительного устройства TaiLi Electric 24 кВ имеет класс защиты IP4X.
• Трехпозиционный выключатель нагрузки – полуизолированное распределительное устройство TaiLi Electric на 24 кВ оснащено трехпозиционным выключателем нагрузки (замкнут/разомкнут/заземлен), приваренным внутри резервуара из нержавеющей стали, наполненного SF₆. Механизм переключения полуизолированного распределительного устройства TaiLi Electric 24 кВ изготовлен из коррозионностойких материалов и самосмазывающихся подшипников, что обеспечивает низкие эксплуатационные усилия, высокую надежность и увеличенный срок службы.
• Модульная и расширяемая конструкция – полуизолированное распределительное устройство TaiLi Electric на 24 кВ имеет модульную конфигурацию, которая позволяет гибко комбинировать и расширять без необходимости подачи газа во время сборки. Полуизолированное распределительное устройство TaiLi Electric на 24 кВ доступно как в фиксированной, так и в расширяемой конфигурациях, что позволяет удовлетворить различные требования подстанций к компактным распределительным устройствам.
• Комплексная механическая блокировка – полуизолированное распределительное устройство TaiLi Electric на 24 кВ оснащено полной системой механической блокировки с пятью способами предотвращения ошибок в работе и обеспечивает безопасность персонала.
• Smart-Ready – полуизолированное распределительное устройство TaiLi Electric на 24 кВ может быть оснащено моторизованными механизмами, трансформаторами напряжения и терминальными устройствами автоматизации распределения, обеспечивающими возможности удаленного мониторинга и управления.

Технические характеристики

Приложения

Полуизолированное распределительное устройство TaiLi Electric на напряжение 24 кВ широко используется во многих отраслях электроэнергетики:

• Кольцевые главные блоки – в качестве основного компонента кольцевых сетей 24 кВ для распределения электроэнергии в городах и сельской местности.
• Вторичные подстанции – для компактных, не требующих обслуживания распределительных устройств на подстанциях малого и среднего размера.
• Промышленные объекты – распределение электроэнергии на заводах, шахтах и ​​производственных предприятиях.
• Коммерческие здания – для торговых центров, больниц, спортивных площадок и высотных зданий.
• Инфраструктура – ​​аэропорты, метро, ​​железные дороги и туннели.
• Возобновляемая энергия – ветряные электростанции и фотоэлектрические станции.
• Подстанции, монтируемые на площадке, и подземные подстанции – подходят для наружных кожухов или полуподземной установки.

Часто задаваемые вопросы

Вопрос 1: Какова типичная скорость утечки газа SF₆ в этом распределительном устройстве?

Ответ: Годовая интенсивность утечки SF₆ в полуизолированном распределительном устройстве TaiLi Electric 24 кВ составляет ≤0,1%. Герметичный резервуар сваривается роботизированными сварочными аппаратами, что обеспечивает отличную газонепроницаемость, а конструкция гарантирует отсутствие утечек в течение более 30 лет.

Вопрос 2: Что делать, если давление SF₆ упадет или будет обнаружена утечка газа?

A: Если монитор плотности SF₆ показывает низкое давление или срабатывает сигнал тревоги, немедленно прекратите работу, определите источник утечки, устраните место утечки и повторно заполните распределительное устройство газом SF₆ до указанного давления. Рекомендуется регулярно проверять манометр газа и реле плотности.

В3: Требует ли это распределительное устройство регулярного обслуживания?

Ответ: Нет. Полуизолированное распределительное устройство TaiLi Electric на 24 кВ спроектировано как изделие, не требующее технического обслуживания. Полностью герметичный резервуар из нержавеющей стали предотвращает контакт между изолирующим газом и внешней средой, устраняя необходимость периодических проверок, отбора проб газа или регенерации на протяжении всего срока службы продукта.
