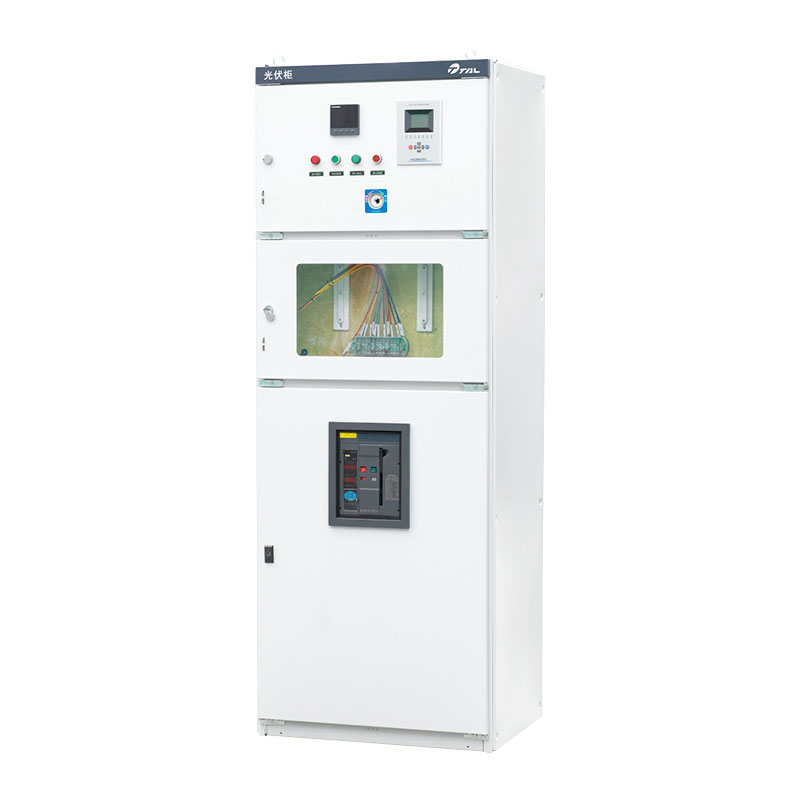

Шкаф низкого напряжения с фотоэлектрической сетью

Шкаф низкого напряжения, подключенный к фотоэлектрической сети, поставляемый заводом Taili, собирает выходную электрическую энергию фотоэлектрического инвертора и отвечает за безопасную передачу ее к нагрузкам и электросети. В то же время он имеет комплексные функции защиты, мониторинга и планирования.

Основные функции

Низковольтный шкаф, подключенный к фотоэлектрической сети, ни в коем случае не является простой «соединительной коробкой». Он выполняет следующие ключевые функции:

1. Сбор и распределение электроэнергии

· Сбор: объединение выходного переменного тока нескольких фотоэлектрических инверторов в один или несколько основных схемы для повышения эффективности передачи.

· Распределение: разумно распределить собранную мощность между местными нагрузками (для собственного использования пользователей) и передать оставшаяся мощность в сеть.

2. Точка подключения к сети

· Это юридическая точка разграничения между фотоэлектрической системой и сетью. Сетевым компаниям обычно требуется измерение и мониторинг на этом этапе, чтобы гарантировать, что фотоэлектрическая система не оказывает неблагоприятного воздействия на сетка.

3. Комплексные функции защиты.

· Защита от перегрузки и короткого замыкания: используйте автоматические выключатели, чтобы предотвратить повреждение оборудования чрезмерным током. или вызвать пожары.

· Защита от обратного тока (при необходимости): когда выработка электроэнергии превышает потребление электроэнергии нагрузкой, предотвратить подачу питания обратно на трансформатор верхнего уровня (в некоторых приложениях это запрещено).

· Защита от островного эффекта: это основная функция безопасности системы, подключенной к сети. Когда сетка выключено, необходимо быстро отключить фотоэлектрическую систему от сети, чтобы предотвратить передача электроэнергии на линии отключения, что ставит под угрозу безопасность обслуживающего персонала электросетей. Хотя сам инвертор имеет эту функцию, распределительный шкаф обычно используется в качестве резервной защиты.

· Защита от повышенного/пониженного напряжения, повышенной/пониженной частоты: мониторинг параметров сети. При обнаружении аномалии действовать немедленно, чтобы защитить оборудование и сеть.

· Защита от перенапряжения: предотвращает повреждение дорогих инверторов и других устройств из-за перенапряжения, например ударов молнии. оборудование.

4. Мониторинг и учет

· Интеллектуальные счетчики: установите двунаправленные счетчики для точного измерения мощности, вырабатываемой фотоэлектрическими подается в сеть, а мощность потребляется из сети. Они являются основой для расчета счетов за электроэнергию.

· Устройства мониторинга: контролируйте такие параметры, как напряжение, ток, мощность, выработка электроэнергии, коэффициент мощности в реальном времени. время через трансформаторы тока/напряжения, измерители мощности и т. д.

5. Переключение и управление

· Обеспечьте разъединители, контакторы и т. д. для облегчения ручного или автоматического подключения и отключения. операций, облегчающих обслуживание и ремонт оборудования.

Пожалуйста, предоставьте следующую информацию, и мы сможем предложить более качественные услуги.

Чтобы облегчить общение и сделать точный заказ, предоставьте нам однолинейную схему ваша фотоэлектрическая система.
