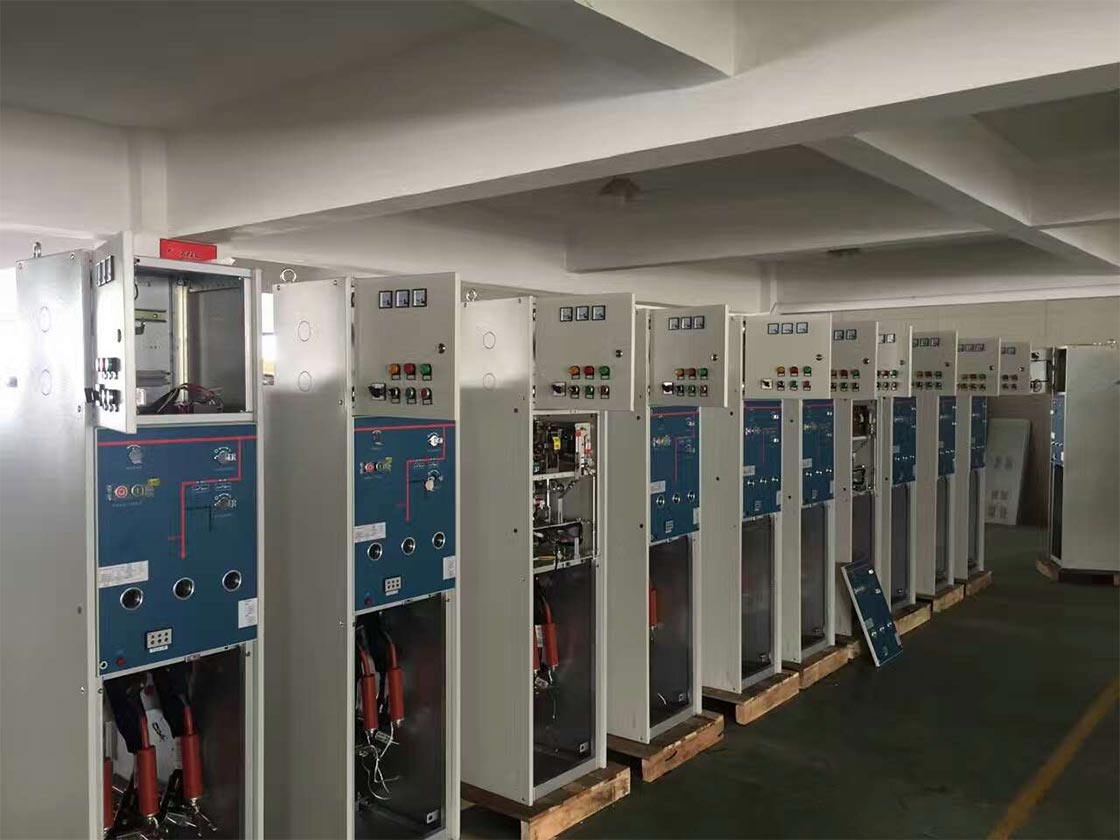

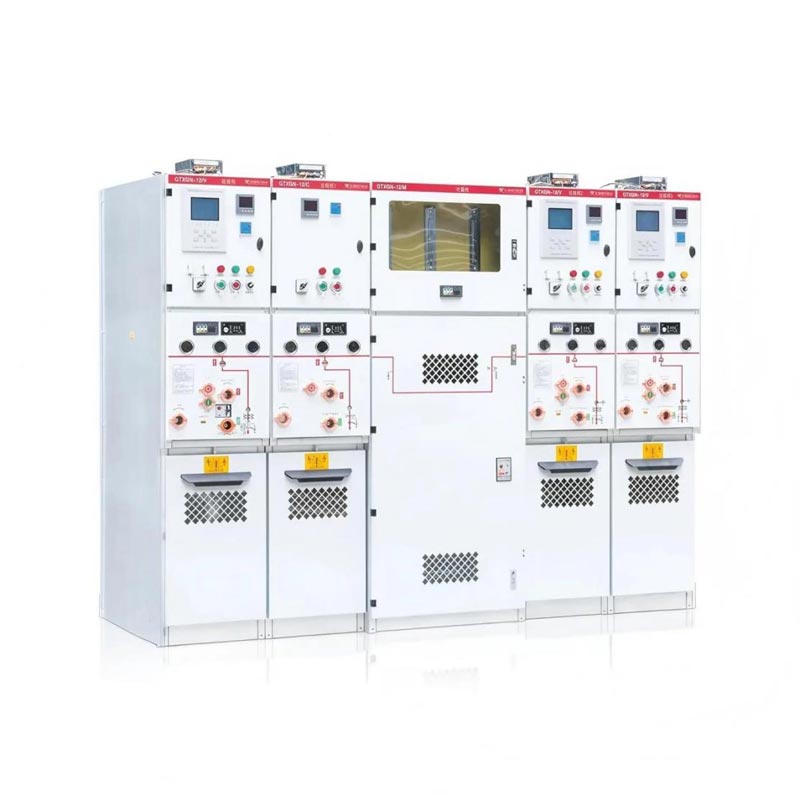

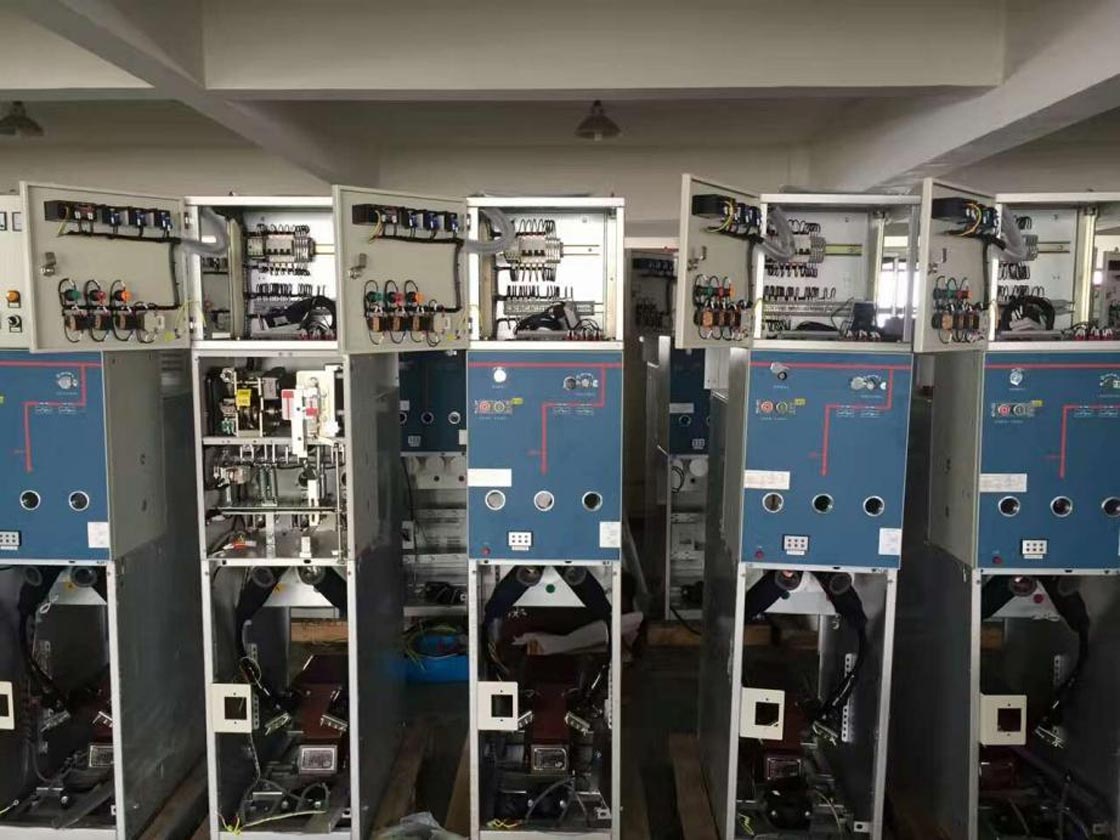

Распределительное устройство с металлической твердой изоляцией 12 кВ

Распредустройство 12 кВ с металлической твердой изоляцией сочетает в себе преимущества внутренней и твердой изоляции:

1. Полностью изолированы и герметичны: все части, находящиеся под высоким напряжением, покрыты прочным изоляционным слоем, который не подвержен воздействию пыли, влаги, конденсата, мелких животных и т. д. Имеет высокую надежность.

2. Миниатюрность и компактность. Диэлектрическая проницаемость твердых изоляционных материалов намного выше, чем у воздуха, поэтому изоляционное расстояние между частями, находящимися под напряжением, можно значительно сократить при том же уровне напряжения. Таким образом, оборудование имеет очень малые размеры, что позволяет экономить площадь, что крайне важно для внутренних распределительных помещений. с ограниченным пространством.

3. Экологичность: он полностью исключает газ SF₆, устраняя риск парникового эффекта, и является предпочтительное оборудование для зеленых электросетей.

4. Высокая безопасность: поскольку высоковольтные компоненты полностью изолированы, даже если дверца шкафа открыта, оператор не будет напрямую касаться частей, находящихся под напряжением, что обеспечивает высокую личную безопасность.

5. Не требует обслуживания: внутренние переключатели и другие компоненты залиты эпоксидной смолой, поэтому нет необходимости смазанные движущиеся части, что обеспечивает отсутствие технического обслуживания на протяжении всего срока службы, снижает затраты на эксплуатацию и техническое обслуживание и рабочую нагрузку.

6. Гибкая установка: небольшой размер и легкий вес, удобен для транспортировки, установки и расположение в помещении. Модульная конструкция также облегчает дальнейшее расширение.

Где можно использовать это распределительное устройство?

Металлические распределительные устройства с твердой изоляцией напряжением 12 кВ широко используются в электрораспределительных сетях, где необходимы безопасность и надежность. и экономия места:

· Коммерческие здания: Подземные распределительные помещения офисных зданий, торговых центров и отелей.

·Жилые районы: Центральные распределительные центры в жилых массивах.

· Промышленные предприятия: Цеховые подстанции внутри заводов.

· Общественные объекты: системы распределения электроэнергии станций метро, ​​терминалов аэропортов, больниц, школ и т. д.

· Центры обработки данных: В ситуациях, когда требуется высокая надежность электроснабжения и высокий коэффициент использования пространства.

· Новая область энергетики: Внутренние повышающие станции для проектов фотоэлектрической и ветровой энергетики.

Стандартные спецификации распределительных устройств с металлической твердой изоляцией

1. Номинальное напряжение: 12 кВ.

2. Номинальный ток: 630А/1250А

3. Номинальная частота: 50/60 Гц.

4. Температура окружающей среды: от -25 ℃ до 40 ℃ в помещении; На открытом воздухе: от -35 ℃ до 40 ℃

5. Высота над уровнем моря. Стандарт распространяется на территории высотой до 1000 метров. Для высоты более 1000 метров емкость снижение должно быть реализовано в соответствии со стандартом.

6. Относительная влажность: Среднесуточное значение ≤ 95% Среднемесячное значение ≤ 90%

7. Класс защиты: IP4X (IP67).

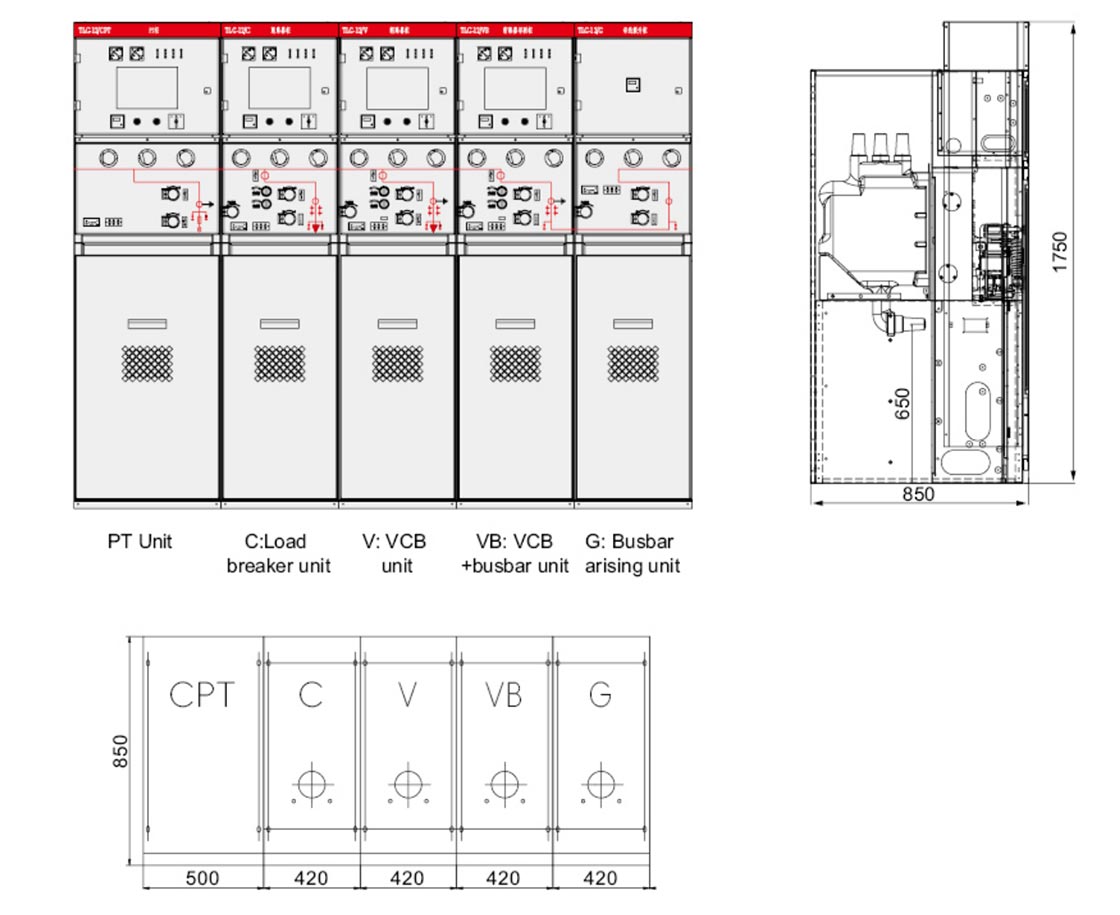

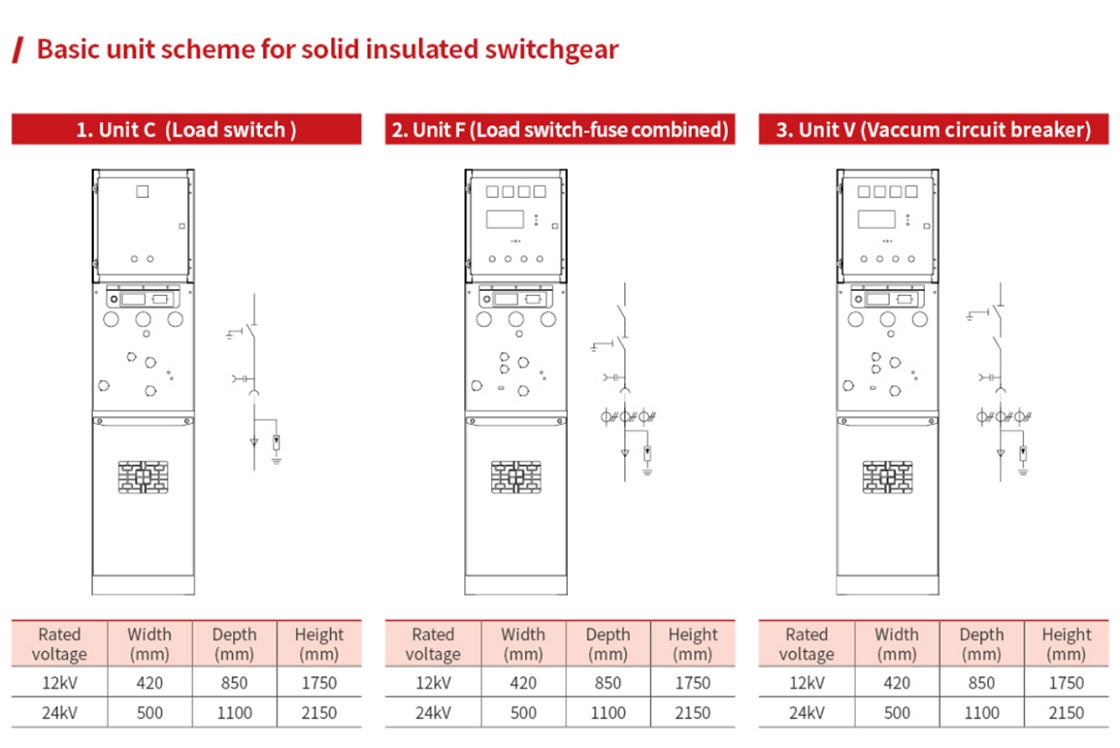

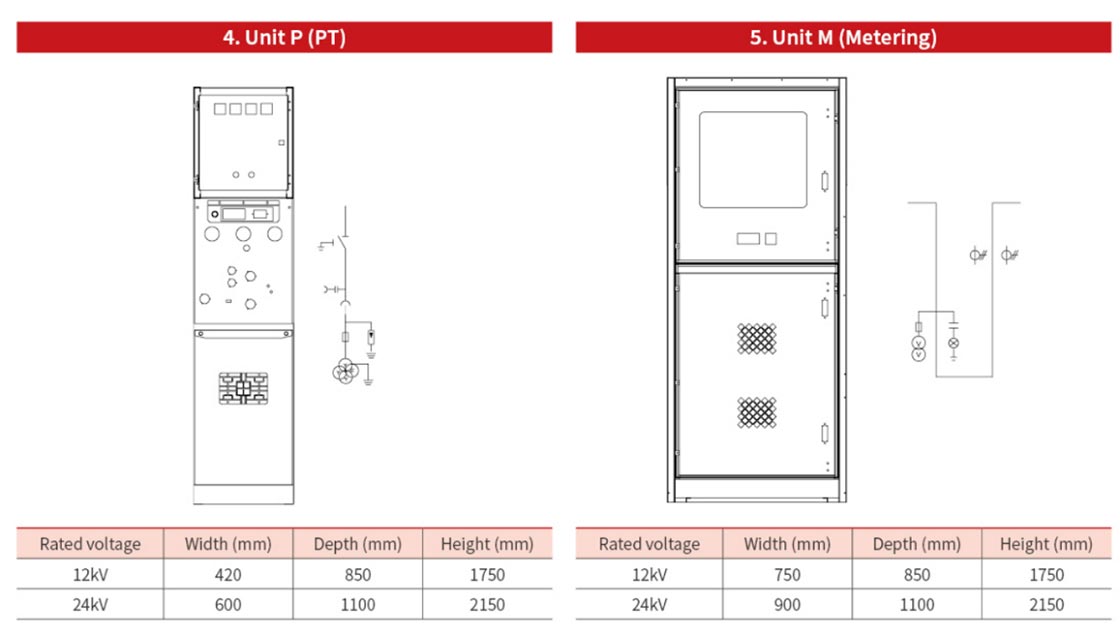

Чертеж и размеры
