Почему стоит выбирать подстанцию, монтируемую на раме, для проектов солнечной энергетики в Южной Америке?

TAILI Electric находится в авангарде разработки индивидуальныхподстанция на рамерешения для международных солнечных проектов мощностью до 3200 кВА. В этой статье рассматривается, почему эта конструкция с открытой рамой превосходит традиционные закрытые киоски и компактные подстанции, особенно в суровых условиях пустыни Южной Америки.

Что такое подстанция, монтируемая на раме?

Подстанция, смонтированная на раме, представляет собой сборный блок распределения электроэнергии, в котором все основные компоненты — распределительное устройство среднего напряжения, трансформатор и распределительные панели низкого напряжения — интегрированы в единую стальную опорную раму.

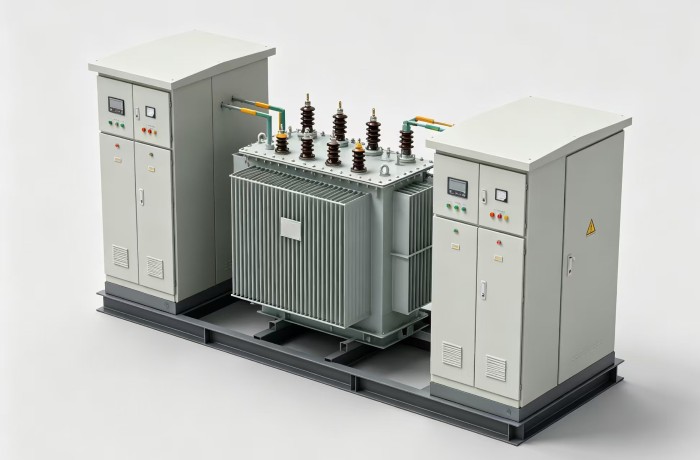

Подстанция, смонтированная на раме, изготовленная по индивидуальному заказу TAILI Electric, имеет характерную открытую конфигурацию: масляный трансформатор расположен в центре, с независимыми шкафами высокого и низкого напряжения/измерений по обе стороны - все они установлены на единой стальной раме.

Эта философия проектирования резко контрастирует с закрытыми КИОСКАМИ или компактными подстанциями, где все оборудование размещено в металлическом корпусе.

Почему конструкция с открытой рамой? Три ключевых преимущества

1. Превосходное рассеивание тепла в условиях пустыни.

Солнечные проекты по всей Южной Америке — от пустыни Атакама в Чили до высокогорных равнин Аргентины — сталкиваются с экстремальными температурами и интенсивной солнечной радиацией.

На подстанции, смонтированной на раме, радиатор трансформатора подвергается непосредственному воздействию окружающего воздуха. Это естественное конвекционное охлаждение обеспечивает:

Не требуются дополнительные охлаждающие вентиляторы — устраняется общая точка отказа. Отсутствие риска внутреннего перегрева, который может привести к снижению номинальных характеристик трансформатора. Оптимальные тепловые характеристики даже в пиковые полуденные условия.

Напротив, закрытые подстанции-киоски удерживают тепло внутри своих металлических корпусов. В условиях пустыни внутренняя температура может значительно превышать температуру окружающей среды, что вынуждает трансформаторы работать на пониженной мощности — дорогостоящий компромисс для любой солнечной фермы.

2. Упрощенная установка и обслуживание.

Theподстанция на рамеполностью подключен и протестирован на заводе. Для установки на месте требуется только:

Подключение внешних кабелей Установка устройства на подготовленный фундамент

Модульная открытая конструкция означает, что трансформатор и распределительное устройство остаются независимыми. Бригады технического обслуживания могут обслуживать отдельные компоненты, не сталкиваясь с громоздкими дверями корпуса или не разбирая всю конструкцию.

3. Согласование с местными стандартами энергосистемы

Это, пожалуй, самое убедительное преимущество: подстанция с открытой рамой, смонтированная на раме, стала де-факто стандартом для солнечных проектов по всей Южной Америке.

Страны, в том числе:

Чили

Перу

Аргентина

Гондурас

Венесуэла

...

широко приняли эту конфигурацию для фотоэлектрических установок. Местные коммунальные предприятия и операторы сетей знакомы с проектом, протоколами проверок и критериями приемки. Выбор подстанции, смонтированной на раме, существенно упрощает согласование технологического присоединения.

процесс.

Решения TAILI Electric на платформе: два варианта доставки

Доставка крупного электрооборудования на удаленные объекты по всей Южной Америке представляет собой уникальные логистические проблемы. TAILI Electric предлагает две конфигурации доставки для своихподстанция на раме, каждый из которых оптимизирован для различных масштабов проектов и требований к логистике.

Вариант 1: Интегрированная цельная платформа

Конструкция: Шкаф высокого напряжения, трансформатор и шкаф низкого напряжения сварены на едином стальном основании. Вся внутренняя проводка выполнена на заводе.

Преимущества: Минимум работ по установке на месте — сбросить, подключить и подать питание.

Фиксированное положение оборудования исключает риск смещения внутренних медных шин или кабелей во время транспортировки по морю.

Высочайшая надежность для критически важных приложений

Лучше всего подходит для: Мощности до 800 кВА.

где вся сборка может быть отправлена ​​как единое целое.

Примечания: более высокие затраты на доставку из-за большей общей занимаемой площади.

Вариант 2: Разъёмный салазок с болтовым креплением

Структура: Основание разделено на три сегмента — высоковольтную секцию, трансформаторную секцию и низковольтную секцию. Оборудование между секциями соединяется с помощью готовых гибких медных шин или гибких кабелей.

Устройства упаковываются отдельно на заводе и поставляются в отдельных ящиках. На месте секции скрепляются болтами и стыкуются заранее изготовленные гибкие соединения.

1. Преимущества: каждая секция помещается в стандартный 40-футовый контейнер HQ — не требуется негабаритная доставка.

2. Значительное снижение затрат на морские перевозки за счет более надежного планирования судов.

3. Для внутренних автомобильных перевозок в Китае не требуются разрешения на негабаритные размеры.

4. Более гибкий местный транспорт до конечной площадки проекта.

5. Снижение риска повреждения — радиаторы и фарфоровые изоляторы получают специальную защитную упаковку.

6. Важное примечание: только основание механически разделено. Для всех электрических соединений используются заранее изготовленные гибкие разъемы, что сводит к минимуму работу по электромонтажу на месте.

Общие требования к упаковке для всех отправлений

Независимо от того, какой вариант доставки выбран, TAILI Electric следует строгим протоколам упаковки:

1. Интегрированные перевозки на салазках: основание должно быть сварено со стандартным подъемом и креплением контейнера.

точки, стальные тросы фиксируют оборудование внутри контейнера

2. Трансформаторные радиаторы и фарфоровые изоляторы: получают специализированную защиту от столкновений и

защита от соленого тумана/дождя для морского транзита

3. Распределительное устройство высокого и низкого напряжения: полностью герметично из пластика для защиты от влаги и пыли.

защита во время транспортировки и хранения на объекте

Сценарии применения

Индивидуальные решения TAILI Electric для монтируемых на раме подстанций применяются в различных областях: Фотоэлектрические солнечные фермы (основное применение) Большинство блочных подстанций TAILI Electric служат повышающими трансформаторами для солнечных фотоэлектрических установок. Типичные конфигурации включают в себя:

Горнодобывающая промышленность и промышленные проекты

Помимо солнечной энергии, подстанция, смонтированная на раме, также широко используется в горнодобывающей промышленности в Чили и Перу, а также на общих промышленных объектах, требующих надежного и быстрого распределения электроэнергии.

Заключение

Подстанция, смонтированная на раме, заслужила позицию предпочтительного решения для проектов солнечной энергетики по всей Южной Америке благодаря сочетанию практических преимуществ:

1. Превосходное рассеивание тепла в условиях пустыни — без охлаждающих вентиляторов, без снижения номинальных характеристик.

2. Упрощенная установка и обслуживание: заводская разводка, независимый доступ к компонентам.

3，Приведение в соответствие с местными сетевыми стандартами — более плавное утверждение, более быстрый ввод проекта в эксплуатацию.

4. Гибкие варианты доставки — цельная для небольших проектов, разделенная для более крупных установок с логистическими ограничениями.

TAILI Electric имеет многолетний опыт проектирования и производства индивидуальных решений для подстанций на раме для международных рынков. Обладая мощностью до 3200 кВА и конфигурациями напряжения, адаптированными к требованиям конкретной страны, TAILI обеспечивает распределение электроэнергии «под ключ», которое надежно работает в самых сложных условиях мира.

Для вашего следующего проекта солнечной энергии в Южной Америке выберите решение, которому доверяют местные коммунальные предприятия, — выберитеподстанция на рамеот TAILI Electric.
