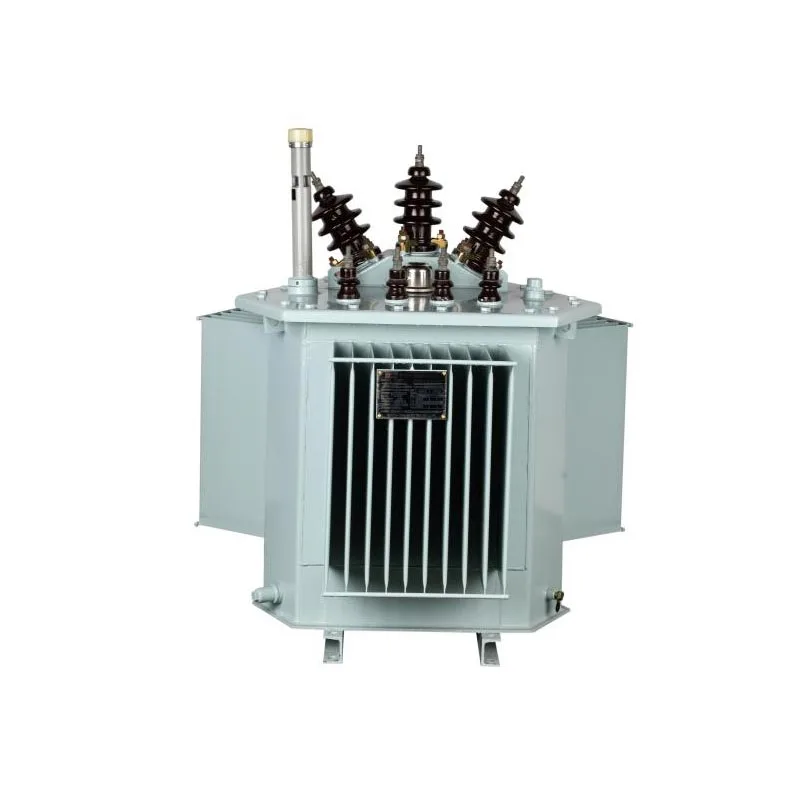

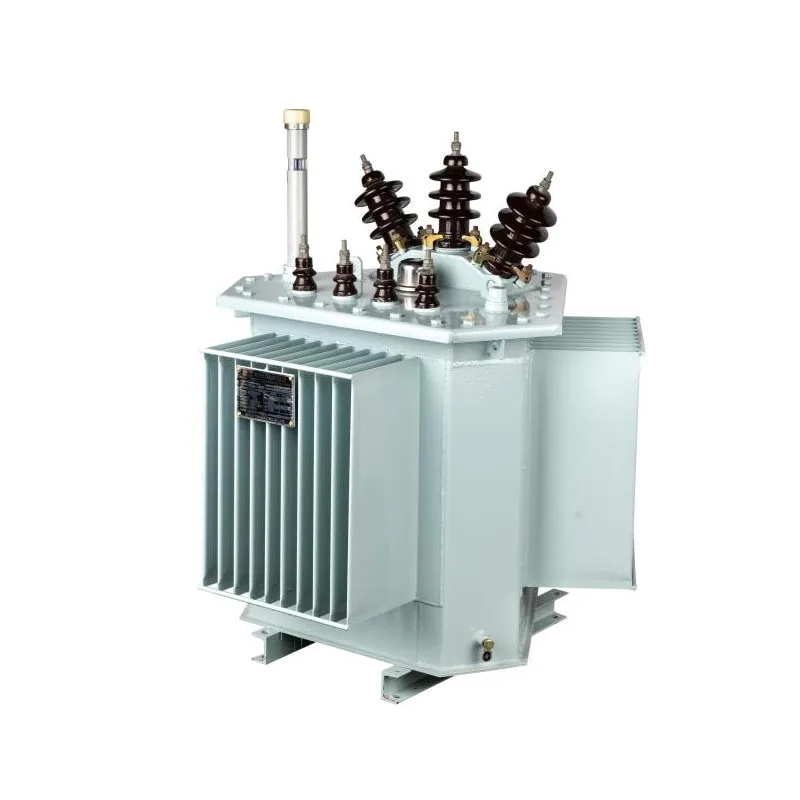

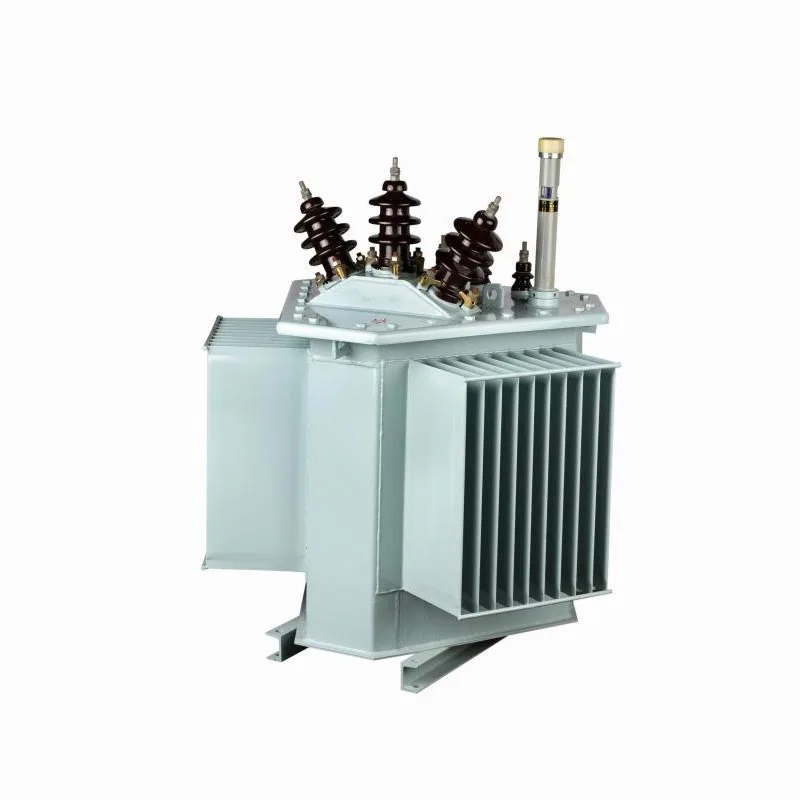

3D Трансформатор с масляным сердечником с раневым сердечником
As the most professional supplier of transformer, Taili’s 3D Wound Core Oil-Immersed Transformer is a highly efficient and energy-saving power transformer. It adopts a three-phase three-dimensional symmetrical structure instead of the traditional planar structure, shortening and symmetrizing the magnetic circuit design without air gaps. This significantly reduces no-load losses, no-load current, and operating noise. It features energy conservation, environmental protection, compact structure, and strong short-circuit resistance, and is widely used in urban and rural power grid renovations.
Являясь одним из ведущих производителей трансформаторов в Китае, TAILI всегда придерживалась профессионального мастерства. специализируется на предоставлении высококачественной трансформаторной продукции и комплексных вспомогательных услуг для клиентов по всему миру. Это эффективно решает различные болевые точки и проблемы, с которыми сталкиваются клиенты в области энергетических приложений, помогая Заказчики добиваются стабильной и эффективной работы энергосистемы.
Условия работы:
Высота: не более 1000м.
Температура: -40℃~40℃
Стандартная спецификация:
1. Стандарты: EN/IEC60076, ANSI/IEEE-C57.12.
2. Первичное напряжение: до 36кВ.
3. Вторичное напряжение: 0,4 кВ.
4. Номинальная мощность: ≤2500 кВА.
5. Частота: 50/60 Гц.
6. Типы охлаждения: ОНАН/ОНАФ
7. Материал обмотки: медь/алюминий.
8. Варианты установки: установка на опоре (≤630 кВА)/установка на подставке.
Основные преимущества масляного трансформатора с трехмерным намотанным сердечником:
● Энергосбережение и эффективность: магнитная цепь полностью симметрична, без швов традиционных ламинированные листы, что приводит к значительному снижению магнитного сопротивления. Потери холостого хода и ток холостого хода примерно на 20–40 % ниже, чем у традиционных многослойных железных сердечников.
● Низкий уровень шума: железный сердечник представляет собой прочный и компактный блок без магнитного расширения швов. Треугольная структура стабильна и имеет небольшую вибрацию. Рабочий шум можно снизить на 10–20 децибелы.
● Высокая устойчивость к короткому замыканию: треугольная трехмерная структура механически очень стабильна. Трое основные колонны поддерживают друг друга, эффективно противодействуя огромной электродинамической силе, создаваемой коротким замыканием. ток.
● Экономия материала: железный сердечник легкий, требует меньше материала, а благодаря компактному размеру количество Трансформаторное масло также соответственно снижается.
Основные сценарии применения:
● Передача и распределение электроэнергии в городских и сельских электросетях.
● Важные места, такие как высотные здания, коммерческие центры и аэропорты.
● Комбинированные трансформаторы, сборные подстанции.
Сравнение с традиционными масляными трансформаторами:
| Характеристики | 3D масляный трансформатор с намотанным сердечником | Традиционный масляный трансформатор (листовой сердечник) |

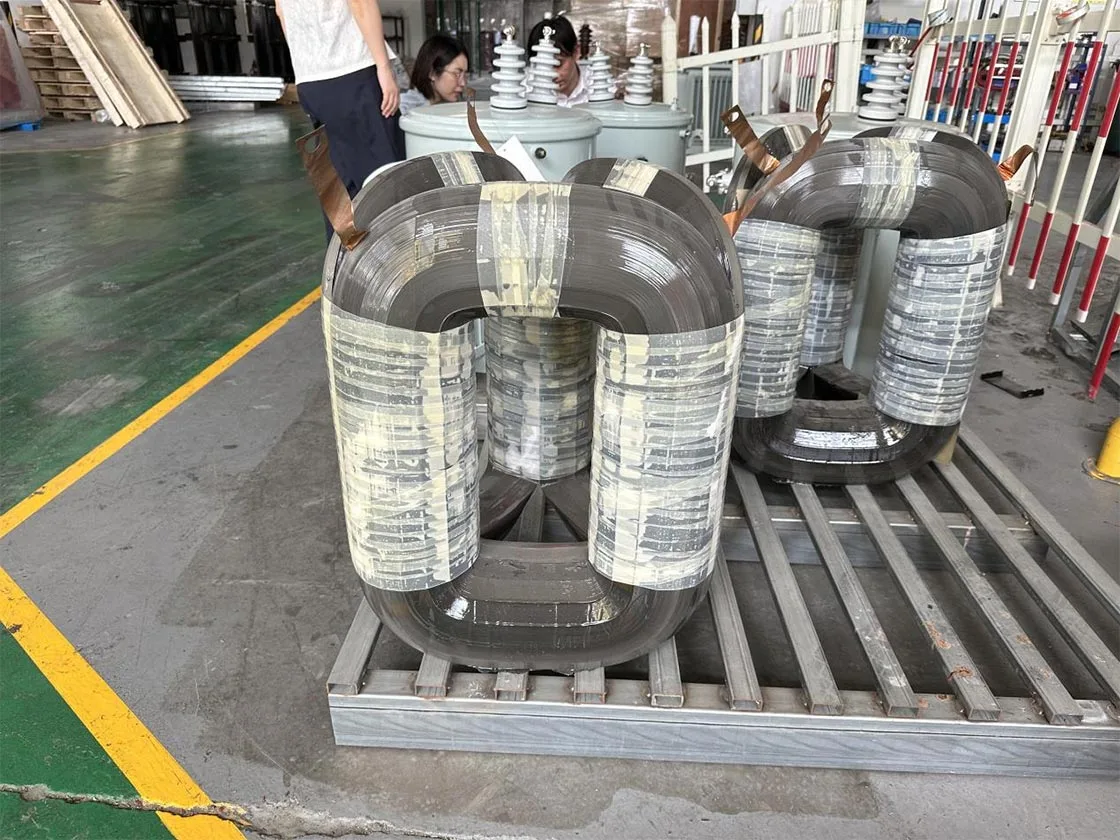

| Основная структура | Сердечник катушки сферический, треугольный, без швов. | Плоский ламинированный, со швами. |
| Потери без нагрузки | Крайне низкий (снижен на 20% - 40%) | Относительно высокий |
| Рабочий шум | Чрезвычайно низкий (примерно 40–50 дБ) | Выше (приблизительно 55–65 дБ) |
| Защита от короткого замыкания | Лучше | Хороший |
| Материалы и объем | Экономьте материалы и имейте компактную структуру. | Относительно больше расходных материалов и больший размер |
| Стоимость изготовления | Выше (Процесс более сложный.) | Ниже |
| Долгосрочный экономический характер | Отлично (значительная экономия на счетах за электроэнергию) | В целом |
Производство:
Сырье
Обмотка
Вакуумная сушка и вакуумная заправка маслом (2 в 1)
Детектор утечек
Пожалуйста, предоставьте следующую информацию, и мы сможем предложить более качественные услуги.
| Сценарии применения продукта | |
| Технические параметры продукта |
