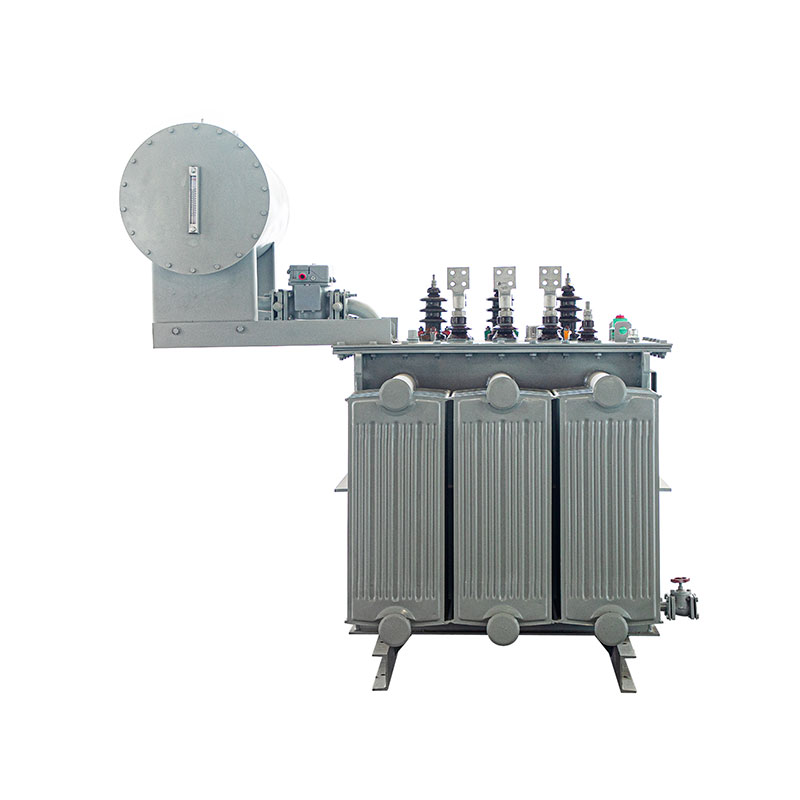

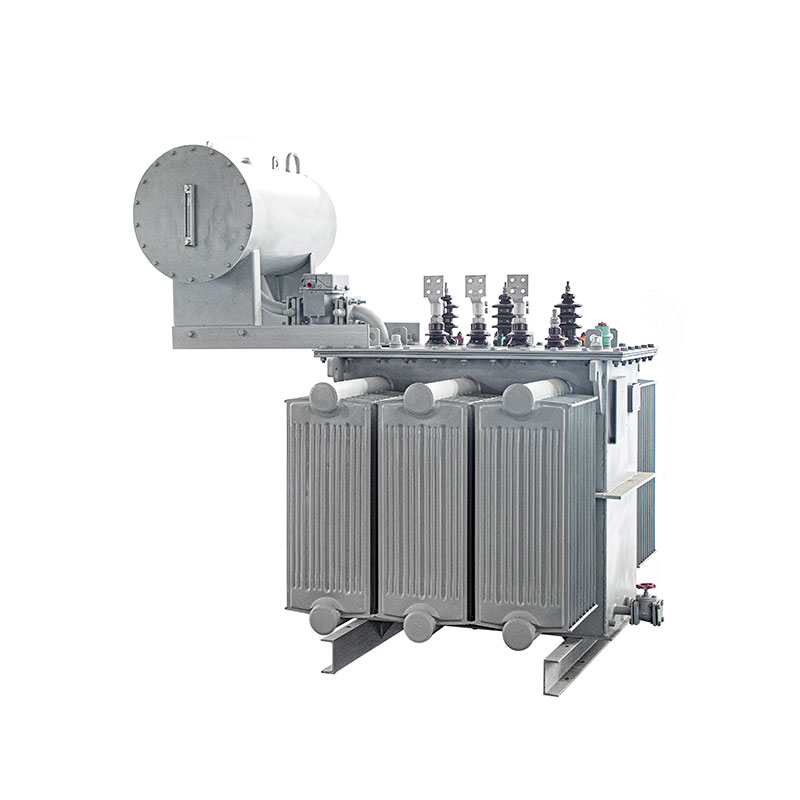

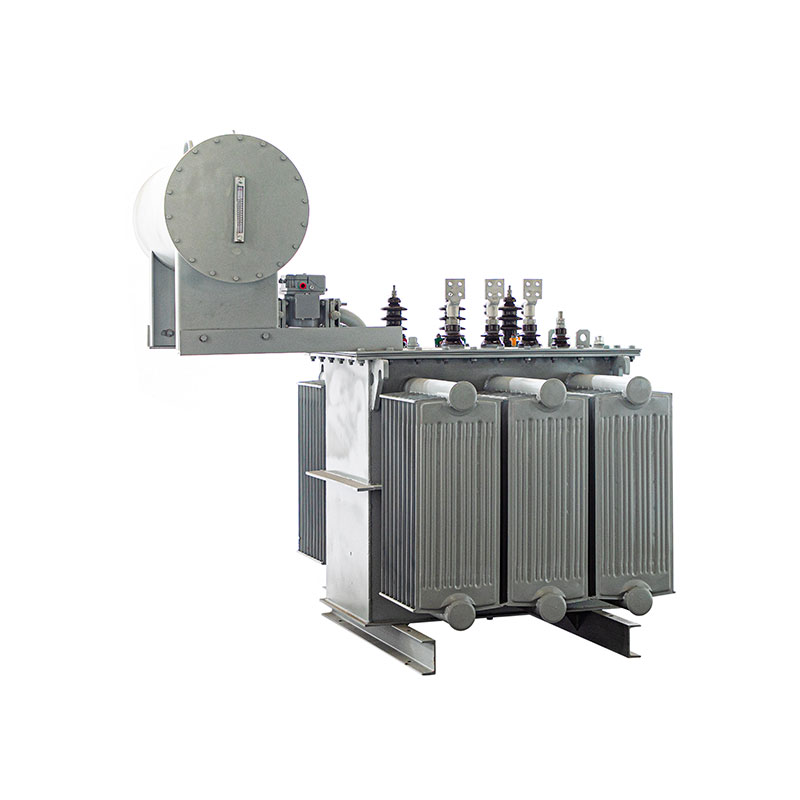

3-фазный силовой трансформатор масляного типа

Если вы ищете надежного поставщика трехфазного силового трансформатора масляного типа и хотите развивать долгосрочное сотрудничество, пожалуйста, выберите TAILI, поскольку мы обладаем богатым опытом и можем предложить передовые продукты вместе с комплексным обслуживанием.

Стандартная спецификация

1. Применимая спецификация: IEC 60076/IEEE.

2. Номинальная мощность: до 3150 кВА.

3. Первичное напряжение: до 66кВ.

4. Вторичное напряжение: 0,4/6,3/10,5/35 кВ или по индивидуальному заказу.

5, материалы обмотки: медь/алюминий

6. Повышение температуры: 65 °C.

7. Метод охлаждения: ОНАН/ОНАФ

8. Частота: 50 Гц/60 Гц

9. Напряжение отводов: ±2x2,5%/±3x2,5%/±8x1,5% или по индивидуальному заказу.

10. группа векторов: Yd11/YNd11/Dyn11/YN

Видео

Пожалуйста, предоставьте следующую информацию, и мы сможем предложить более качественные услуги.

Техническое обслуживание трехфазных силовых трансформаторов масляного типа является систематической задачей, направленной на обеспечение безопасной и надежной работы. и эффективную работу трансформаторов и продлить срок их службы.

Ежедневный осмотр и мониторинг

1. Проверка уровня масла

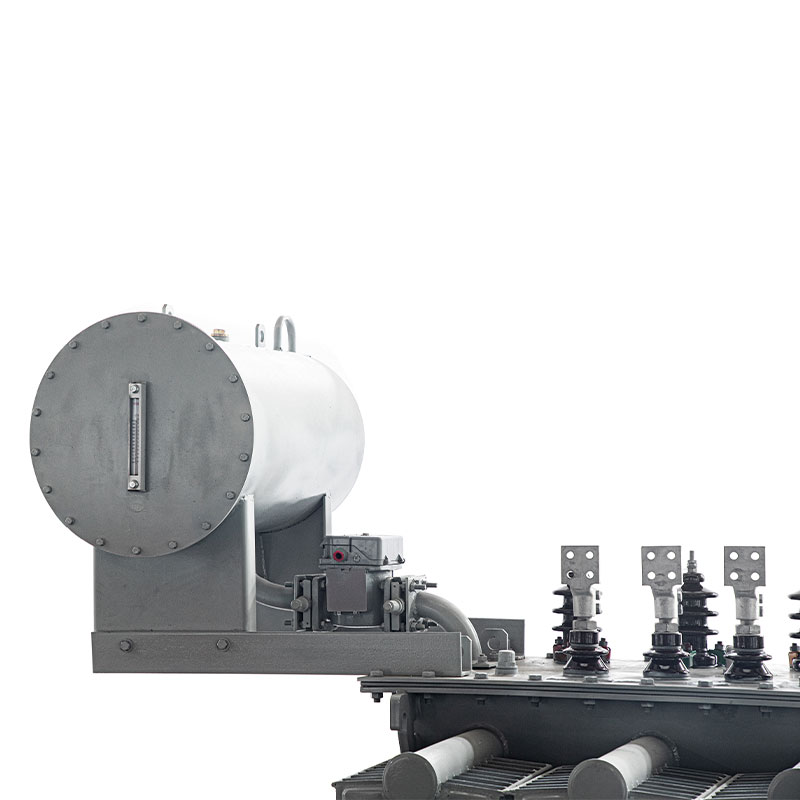

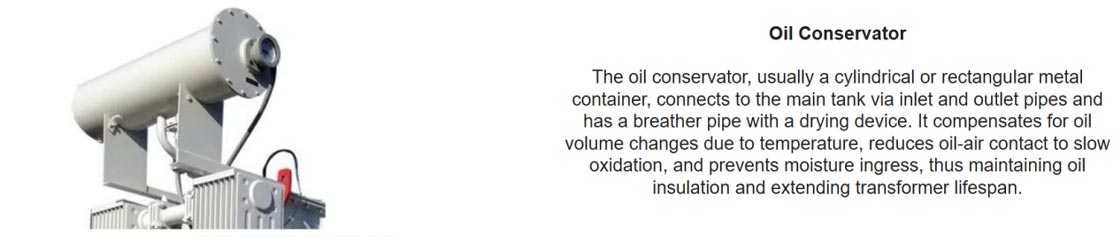

Проверьте, находится ли уровень масла в корпусе трансформатора и масляном резервуаре (масляном баке) в пределах нормы. диапазон температурной шкалы.

Аномалии и обращение:

Избыточный уровень масла: Это может быть связано с внутренними неисправностями, выделяющими газ, или из-за высокой температуры окружающей среды, вызывающей появление масла. расширение. Проверьте, не заблокирован ли сапун, и проанализируйте причину.

Недостаточный уровень масла: Это может быть вызвано утечкой масла или ненормальными внутренними неисправностями. Немедленно найдите и Устраните место утечки и своевременно пополните запас квалифицированного изоляционного масла той же марки и модели.

2. Проверка температуры масла.

Следите за индикатором температуры и проверяйте, находится ли верхняя температура масла в норме (обычно не превышает 85℃) и сравните его с историческими данными эксплуатации.

Неисправности и обращение: Если температура масла аномально повышается, это может быть связано с перегрузкой охлаждающего устройства. неисправность, внутренний перегрев (например, плохой контакт железного сердечника, обмотки или переключателя ответвлений) и т. д. Причина должна быть в немедленно выявлены и устранены.

3. Проверка утечки масла.

Тщательно осмотрите все уплотнительные поверхности, сварные швы, втулки, клапаны, газовые реле и другие части трансформатора на наличие любые следы течи масла.

Обработка: Если обнаружена утечка, ее следует устранить немедленно. Незначительную утечку можно устранить подтяжкой. болты. Сильная утечка масла требует отключения электроэнергии для замены уплотнительных элементов или сварки.

4. Цвет и состояние изоляционного масла.

Наблюдайте за цветом масла через указатель уровня масла.

Нормальный: прозрачный, светло-желтый.

Ненормально: Если цвет становится темнее или черным, это может указывать на ухудшение качества масла или внутренние неисправности, такие как дуги или перегрев.

5. Звуковая (шумовая) проверка

Содержание: При нормальной работе трансформатора он издает равномерный «жужжащий» электромагнитный звук.

Аномалии и обращение:

Усиленный и равномерный звук: это может указывать на перегрузку или чрезмерное напряжение.

Неравномерный треск или хлопки: внутри имеется локальный разряд или пробой изоляции.

Неравномерный шум: это может быть связано с ослаблением крепления железного сердечника.

При обнаружении аномальных звуков следует провести усиленный мониторинг. В случае необходимости электричество должно быть отключено. выехал на проверку.

6. Осмотр втулок.

Проверьте, чистые ли поверхности вводов высокого и низкого напряжения, и обратите внимание на наличие трещин, повреждений или следы разряда.

Обработка: Если поверхности загрязнены, их необходимо очистить. При наличии трещин или сильных выделений втулки требуют замены.

7. Проверка респиратора (поглотителя влаги).

Содержание: Проверьте цвет силикагеля. Сухой силикагель имеет синий цвет, а при насыщении влагой становится розовым.

Порядок действий: Если более 2/3 силикагеля станет розовым, его следует заменить. Если в масляном резервуаре есть масло, проверьте, в норме ли уровень масла.

8. Проверка системы охлаждения.

Содержание: Для трансформаторов с воздушным охлаждением проверьте, нормально ли работают вентиляторы; для масляного/водяного охлаждения трансформаторы, проверьте состояние работы масляных насосов, водяных насосов, вентиляторов, а также наличие утечек в охладителях.

Обращение: незамедлительно устраняйте любые неисправности, чтобы обеспечить надлежащий отвод тепла.

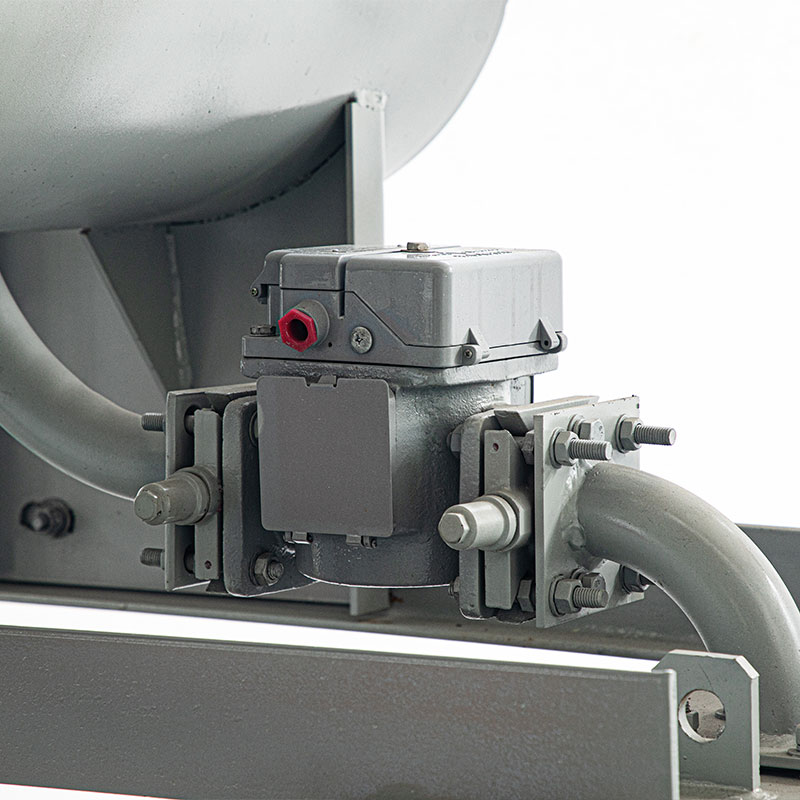

9. Проверка газового реле

Проверьте, нет ли скопления газа внутри реле и чисто ли смотровое окно.

Лечение: Если имеется небольшое количество газа, его следует зарегистрировать и взять пробу для анализа; если количество газа большое, реле выдаст сигнал или отключится, и требуется немедленное вмешательство.

10. Проверка заземляющего устройства

Проверьте, надежно ли соединены корпус и заземляющий провод нейтральной точки и нет ли на них ржавчины.
