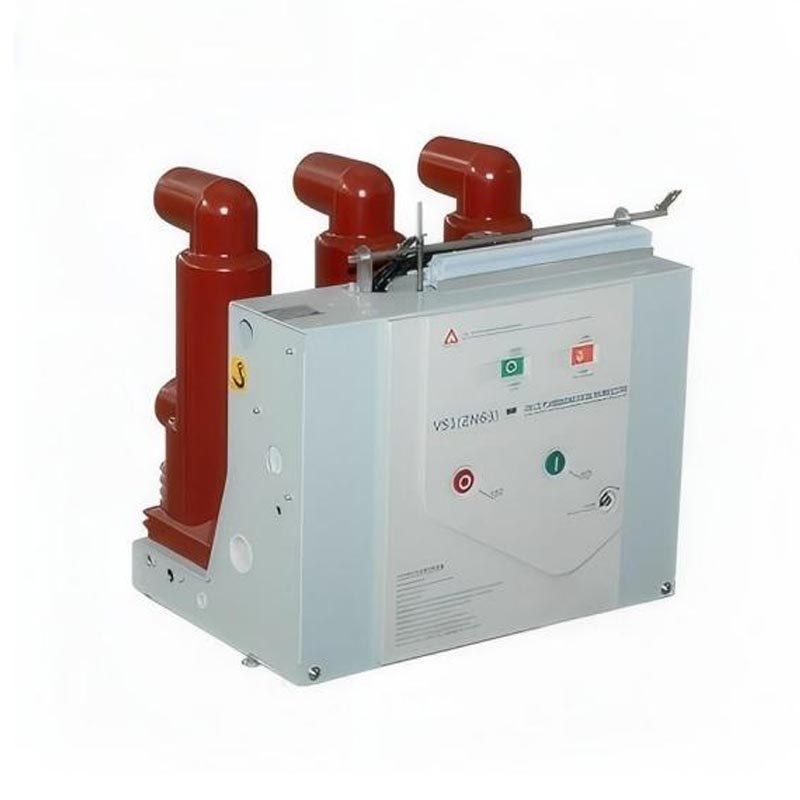

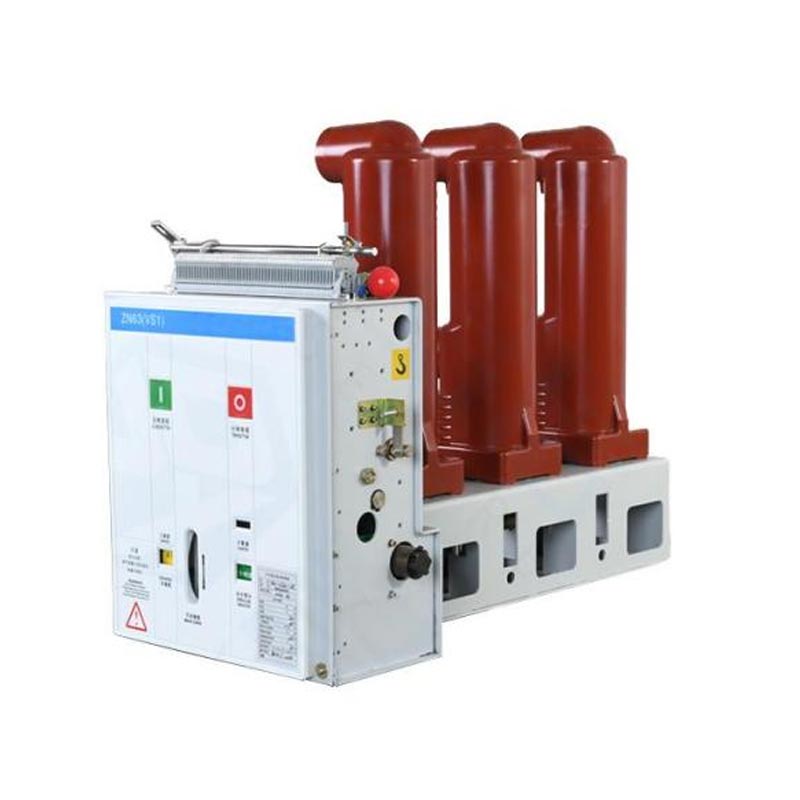

Внутренний VCB фиксированного типа

В современных системах распределения электроэнергии для уровней напряжения 10 кВ и выше выдвижной тип стал абсолютным выбором благодаря его значительным преимуществам в эксплуатации, обслуживании и безопасности. В то время как внутренний VCB фиксированного типа чаще используется в сценариях с определенным бюджетом или ограниченным пространством. Taili может предложить вам эти доступные решения, свяжитесь с нашим заводом сегодня!

Основные конструктивные особенности

1. Стационарная установка: Корпус выключателя является постоянным компонентом распределительного шкафа.

2. Подключение главной цепи: верхние и нижние входные и выходные клеммы автоматического выключателя подключаются напрямую. стационарно соединены с шиной и выходными клеммами распределительного шкафа через шины или кабели.

3. Метод изоляции: поскольку его нельзя перемещать, используется независимый разъединитель (обычно видимый, явно сломанный). ножевой выключатель) должен быть оборудован так, чтобы образовывать видимую и безопасную точку электрической изоляции после включения автоматического выключателя. сработало, что позволяет провести техническое обслуживание последующего оборудования.

4. Приводной механизм: используется тот же пружинный приводной механизм (электрический или ручной), но механизм является частью неподвижной части выключателя.

5. Вторичная проводка: линии управления, сигнала и питания подключаются напрямую через клеммные колодки, а не через клеммные колодки. с использованием вставных разъемов, как в случае с ручной тележкой.

Применение продукта

Благодаря своей экономичности и простой конструкции внутренний VCB фиксированного типа обычно используется для:

· Абонентские подстанции с низкими требованиями к бесперебойности электроснабжения.

· В случаях, когда вводные линии или шинные выключатели срабатывают нечасто.

· Некоторые проекты с ограниченным бюджетом.

· В высоковольтном помещении подстанций коробчатого типа из-за ограниченности места также часто применяют стационарную конструкцию. принят.

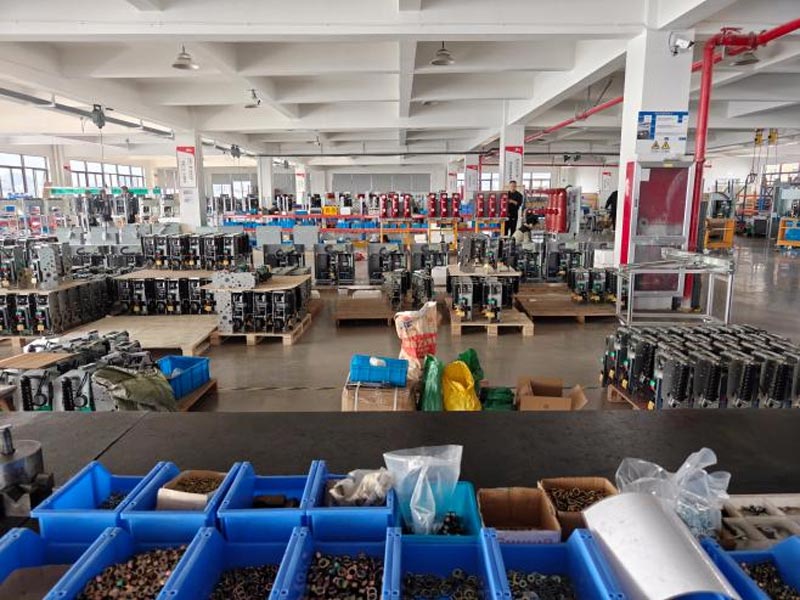

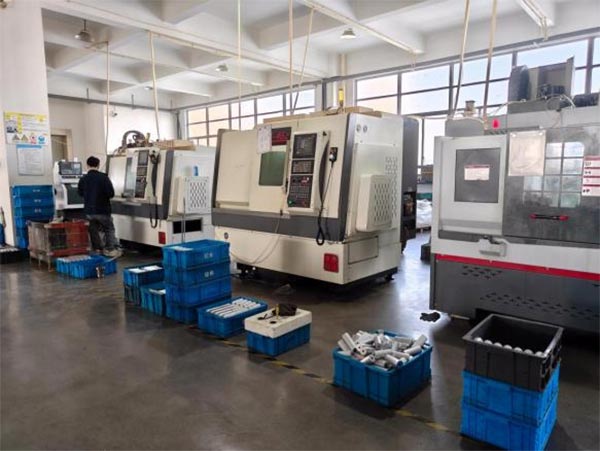

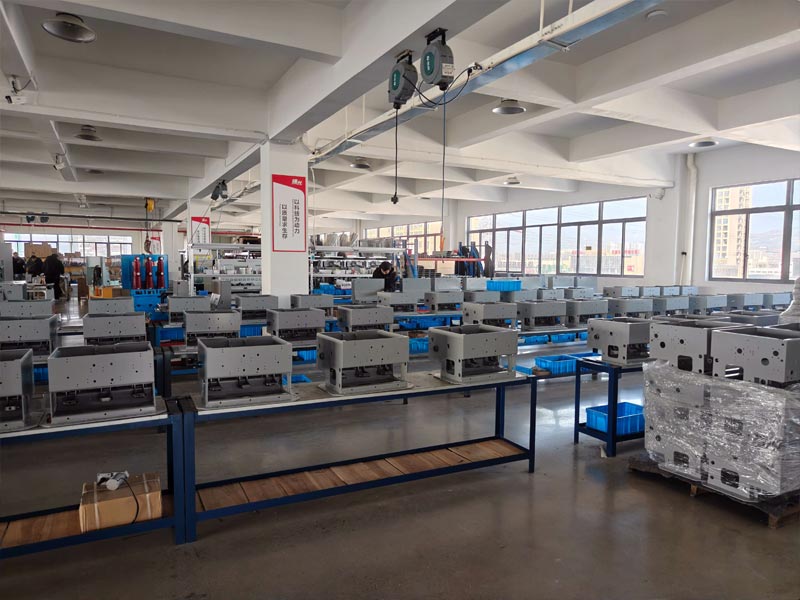

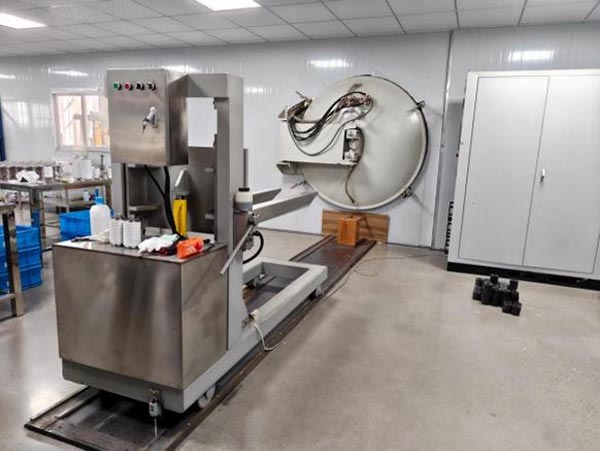

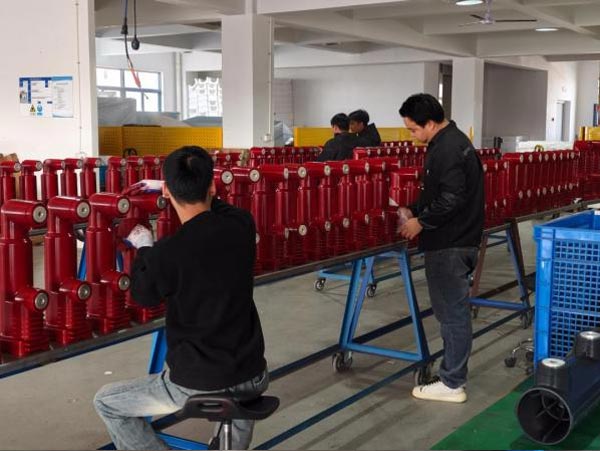

Мастерская

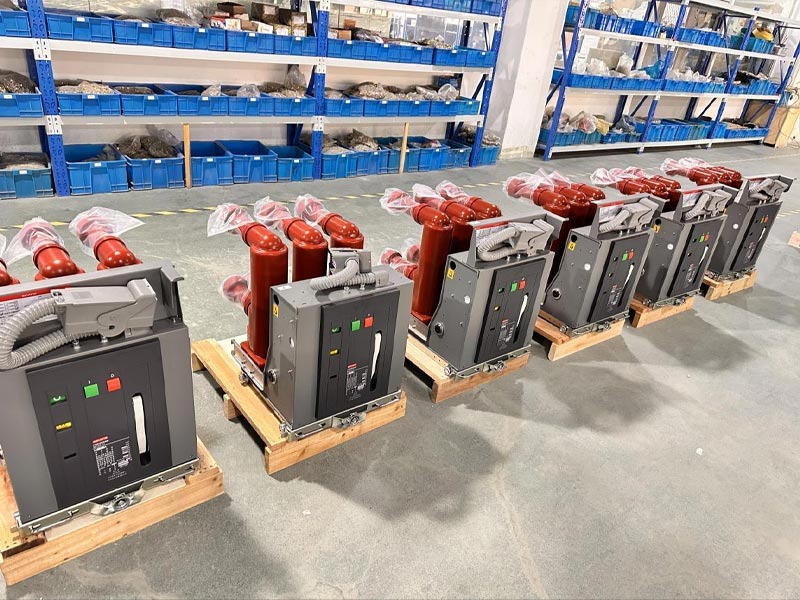

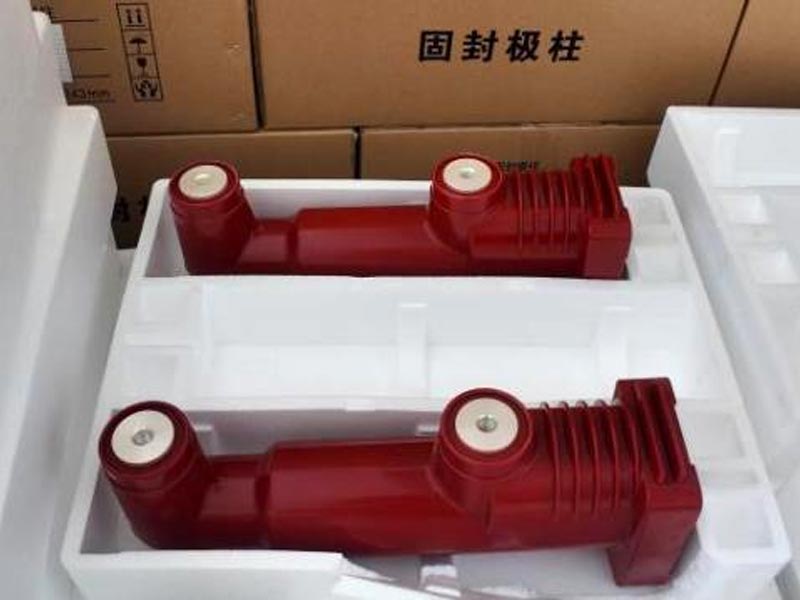

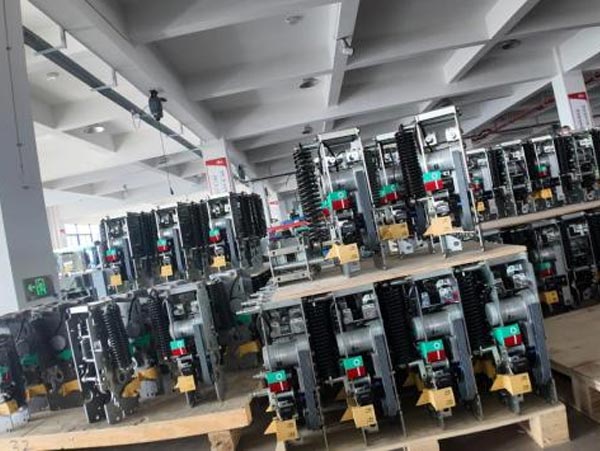

Склад
