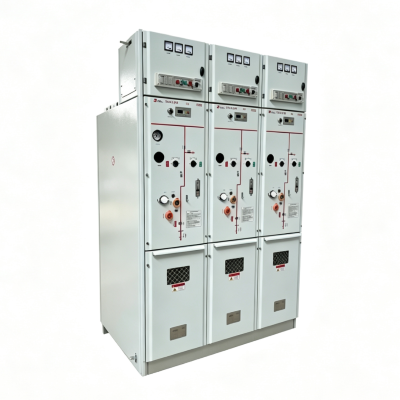

Воздушный или твердый кольцевой основной блок на 12 кВ без SF₆ – какой из них подойдет для вашего проекта?

2026-08-19 0 Оставьте мне сообщение

На протяжении десятилетий гексафторид серы (Сан-Франциско₆) был основным изоляционным газом для распределительных устройств среднего напряжения. Его диэлектрическая прочность и способность к гашению дуги являются выдающимися. Но есть подвох:Сан-Франциско₆это самый известен мощный парниковый газ, с глобальным потеплением потенциал (ПГП) в 23 500 раз выше, чем у CO₂на горизонте 100 лет.

Для проектов, которые не могут позволить себе Сан-Франциско₆риск утечки, компания Taili Electric предлагает два компактных устройства с нулевым SF.₆, удобный в обслуживании, не содержит SF6кольцевой основной блокрешения: Эко-воздушный шкаф TLH-12 и шкаф с твердой изоляцией TLG-12. Оба полагаются на вакуумные прерыватели для гашения дуги и устранения Сан-Франциско₆полностью, но они различаются по структуре и наиболее подходящим приложениям.

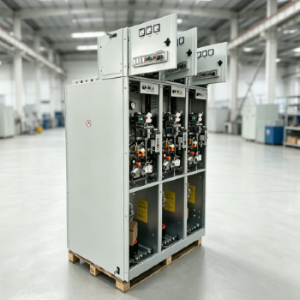

TLH‑12: Сухой воздух/азотная изоляция Кольцо Основной блок

Что это такое

TLH‑12 — это кольцевой главный блок с элегазовой изоляцией, который заменяет SF.₆очищенным сухим воздухом или азотом высокой чистоты. Вся живая часть герметично закрыт внутри резервуара из нержавеющей стали, сваренного лазером. Переключение и неисправность прерывание осуществляется вакуумным прерывателем–такое же надежное гашение дуги технология, используемая в Сан-Франциско₆шкафы, но без парниковых газов.

Ключевые преимущества

Нулевой парниковый эффект – если резервуар случайно проткнут или возникает микроскопическая утечка, выходящий газ — это просто чистый воздух или азот. Никаких экологических штрафов, никакого специального рекуперационного оборудования.
Необслуживаемый газовый отсек – сварной резервуар спроектирован для герметизации на весь срок службы, поэтому регулярные проверки давления и дозаправка не требуются. требуется.
Компактная занимаемая площадь – меньше, чем у традиционных моделей с воздушной изоляцией распределительное устройство, что делает его пригодным для трансформаторов, монтируемых на площадке, и компактных вторичные подстанции.
Экономичность – среди двух Сан-Франциско₆‑бесплатные опции, TLH‑12 предлагает более низкую начальную цену, особенно для объемных заказов.

Что следует иметь в виду

Сухой воздух/азот имеет более низкую диэлектрическую прочность, чем SF.₆. Качество сварки резервуара и внутреннее экранирование должно строго контролироваться.
Для высотных установок (более 1000 м) изоляция расстояния необходимо перепроверить.

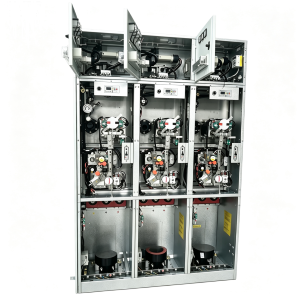

TLG‑12: Кольцевая сеть с твердой изоляцией Единица

Что это такое

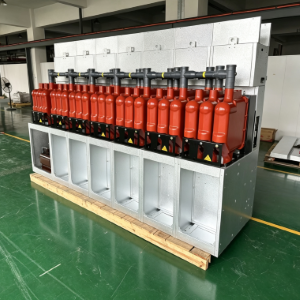

TLG‑12 использует радикально иной подход: вообще никакого газа. Все высоковольтные проводники, вакуумный прерыватель и разъединители/заземлители полностью встроены в твердый корпус из эпоксидной смолы с помощью APG (автоматического процесс гелеобразования под давлением. В результате получается единый бесшовный изоляционный модуль. он является как электрически, так и механически прочным.

Ключевые преимущества

Нулевой риск утечки – нет газового отсека, поэтому есть просто нечего течь. Это окончательный выбор, когда проект должен гарантия СФ₆-бесплатно эксплуатация на протяжении всего жизненного цикла.
Невосприимчивость к влажности и конденсату – твердый материал Герметизация защищает внутренние детали от влажного воздуха, соленого тумана и тяжелых пыль. Никакого внутреннего образования росы, никакого слежения за поверхностью.
Минимальное техническое обслуживание – без подачи газа, без манометров, без наполнительные клапаны. Обычное внимание ограничивается внешним экранированием и точки подключения.
Чрезвычайно компактный – модуль с твердой изоляцией позволяет меньшие габариты шкафа, что является решающим преимуществом в стесненных условиях подземные камеры или контейнерные подстанции.

Что следует иметь в виду

Процесс литья эпоксидной смолы требует высокой точности изготовления. любая пустота или дефект интерфейса могут повлиять на долгосрочную надежность.
При непрерывной работе при высоких температурах полупроводниковый Экранирующий слой следует периодически проверять.
Первоначальная стоимость выше, чем у TLH‑12, но зачастую это компенсируется меньшими расходами на поддержку объектов.

Сравнительная таблица: TLH‑12 и TLG‑12 при Взгляд

Особенность	TLH‑12 Сухой воздух/Н₂Единица	TLG‑12 Блок со сплошной изоляцией
Изоляционная среда	Очищенный сухой воздух/азот	Эпоксидная смола ПНГ (без газа)
Риск утечки	Теоретически возможно; газ безвреден окружающей среде	Ноль – газового отсека нет.
Фокус на техническое обслуживание	Проверьте герметичность бака; без дозаправки	Осмотр внешнего защитного слоя
Общий размер	Компактный, немного больше, чем Сан-Франциско₆эквиваленты	Очень компактная модульная конструкция.
Экологическая пригодность	Стандартный внутренний/наружный тип корпуса; может потребоваться снижение характеристик по высоте	Отлично подходит для влажной, конденсирующейся, пыльной, и прибрежные участки
Относительная стоимость	Середина	Выше
Типичные применения	Городское распределение, на подставке трансформаторы, общекоммерческие, крупномасштабные проекты помощи зарубежным странам	Подземные хранилища, прибрежные территории, критические нагрузки, подстанции с ограниченным пространством

Какой Сан-Франциско₆‑Стоит ли выбирать основной блок Free Ring?

И TLH‑12, и TLG‑12 полностью соответствует стандартам серии IEC 62271 и может быть сконфигурирован OEM-производителем в соответствии с требованиями конкретные проектные требования к напряжению, защите и измерению.

Выбирайте TLH‑12, если:

Вы закупаете большие количества для стандартной дистрибуции. сети или контейнерные подстанции.
Участок не экстремальный – нормальная температура внутри и снаружи. и влажность.
Вы хотите экономически эффективный выход в Сан-Франциско₆‑бесплатные технологии без ущерба для производительности.
Вы можете согласиться на незначительную проверку герметичности во время ежегодной проверки. техническое обслуживание, и нет абсолютной необходимости устранять газосодержание.

Выбирайте TLG‑12, если:

Установка находится в среде повышенного риска – под землей. подвалы, прибрежные зоны соляного тумана или условия постоянной конденсации.
Нагрузка критическая (больницы, центры обработки данных, ключевые промышленные предприятия). процессы) и незапланированные простои недопустимы.
Вы хотите полного спокойствия относительно утечки газа – газа нет, никаких утечек, никаких исключений.
Космический бюджет крайне ограничен – каждый сантиметр Ширина шкафа имеет значение.

Перспектива реального мира: какой проект Команды говорят

Недавний зарубежный солнечный проект в Филиппины сравнили оба варианта. Команда инженеров выбрала TLH‑12 в качестве 64 распределительных пункта вокруг солнечной электростанции, поскольку площадка была открытой, хорошо вентилируемой, и местное коммунальное предприятие приняло изоляцию с использованием сухого воздуха. Для внутреннего переключения станции внутри здания береговой администрации выбрали ТЛГ‑12 – потому что Соляной туман и высокая влажность ранее приводили к сбоям в отслеживании обычный механизм с воздушной изоляцией.

Этот смешанный подход становится все более общий: используйте каждыйкольцевой основной блокгде это приносит наибольшую ценность.

TAILI Electric: ваш партнер в Сан-Франциско₆-Бесплатное распространение

TAILI Electric предлагает как суховоздушные модели TLH‑12, так и / азотный блок и блок TLG‑12 со сплошной изоляцией в стандартной комплектации, с гибкая настройка для экспортных проектов. Все агрегаты собираются на заводе и полностью протестирован перед поставкой. Наша команда инженеров поможет вам:

Оцените условия на объекте и выберите наиболее подходящую кольцевую магистраль. единица
Адаптируйте напряжение, защиту и вспомогательное питание к местной сети. коды
Предоставление двуязычной документации и удаленной технической поддержки.

Свяжитесь с TAILI Electric сегодня, чтобы обсудить какой Сан-Франциско₆-бесплатнокольцевой основной блоклучше всего подходит для вашего следующего проекта.
